مكان المنشأ: | الصين |
---|---|
اسم العلامة التجارية: | TAYOR |
إصدار الشهادات: | CCC |
رقم الموديل: | CNCSG3000 |
الحد الأدنى لكمية: | 1 مجموعة |
الأسعار: | USD 40000-50000 |
تفاصيل التغليف: | حقيبة خشبية |
وقت التسليم: | 30 يوما |
شروط الدفع: | L / C ، D / A ، D / P ، T / T. |
القدرة على العرض: | 30 مجموعة شهريا |
اسم: | قطع البلازما باستخدام الحاسب الآلي | نموذج: | CNCSG3000 |
---|---|---|---|
منطقة القطع: | 2 × 6 م | سمك القطع: | 6-120 مم |
thicness قطع البلازما: | 1-40 مم | مزود الطاقة: | 220-440 فولت |
نموذج البلازما: | XPR300 هايبرثيرم | ||
تسليط الضوء: | التحرير والسرد البلازما باستخدام الحاسب الآلي,آلة قطع البلازما باستخدام الحاسب الآلي |

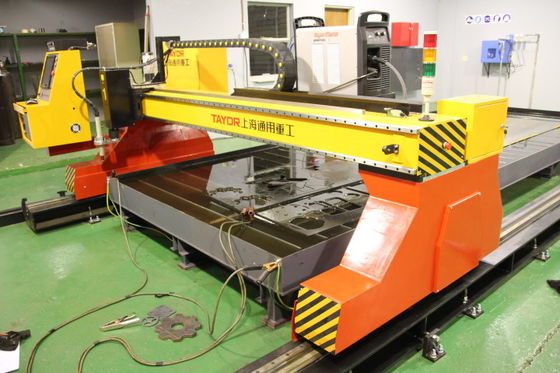

الصين آلة قطع البلازما اثنين الشعلة CNC آلة قطع ESAB قطع البلازما
المواصفات الفنية
1 العلامة التجارية: TAYOR
2 الموديل: CNCSG3000
3 المواصفات
لا | الأوصاف | تخصيص |
1 | عرض المسار (مم) | 2000 |
طول السكة (مم) | 6000 | |
منطقة القطع الفعالة (مم) | 2000x6000 | |
قيادة | محرك سيرفو AC باناسونيك * 2 مجموعة | |
محرك سيرفو AC باناسونيك * المحور 1 مجموعة | ||
سرعة السفر القصوى | 12000 مم / دقيقة | |
2 | محطة نقل الشعلة |
مجموع ثلاث مجموعات من محطة متحركة المحطة 1: شعلة وقود أوكسي المحطة 2: حامل شعلة البلازما |
3 | شعلة اللهب |
سمك القطع 5-120 مم سرعة القطع: 50-800 م / دقيقة |
4 | عدد شعلة قطع البلازما | شعلة هايبرثيرم على التوالي |
مستشعر ارتفاع بلازما الشعلة | هايبرثيرم THC | |
5 | حامل الشعلة المضادة للتصادم | TAYOR * 1 مجموعة |
سرعة قطع البلازما | 50-4000 مم / دقيقة | |
6 | نموذج مصدر البلازما | هايبرثيرم XPR300 / CoreTM |
7 | هايبرثيرم | ربط T |
8 | برنامج Nest | أستراليا FASTCAM (الإصدار المحترف) |
9 | PLC | دلتا * 1 مجموعة تايوان |
مكونات كهربائية | شنايدر | |
الكابلات | اقترب CE كابل | |
10 | جدول خزان المياه | المستخدم عصامي |
4 الدقة
دقة تحديد الموقع | ± 0.5 مم / 10000 مم |
التكرار | ≤ ± 0.1 مم |
خطأ في ضبط السرعة | ≤ ± 5٪ |
دقة THC | ≤ ± 0.5 مم |
طول الخطأ الجانبي (مم) | ± 0.5 مم |
خطأ في إرجاع نقطة الأساس | ± 0.4 مم |
خطأ نقطة التقاطع | ± 0.5 مم |
خطأ في الاتجاه العكسي للأمام | ± 0.2 مم |
5 شروط العمل
مزود الطاقة
درجة الحرارة رطوبة محيط |
الجهاز: 220 فولت ± 10٪ ؛ 50 هرتز ~ 60 هرتز (مخصص) نظام البلازما: 3 × 380 فولت ± 10٪ ؛ 50 هرتز ~ 60 هرتز (مخصص) -10 ℃ -50 ℃ <90٪ / بدون تكثف تهوية ، لا اهتزاز كبير |
نوع / نوعية غاز قطع الأكسجين |
الأكسجين: 0.5-0.8MPa Purity: 99.5%; نقاوة: 99.5٪. Flow:1.0M تدفق: 1.0 م3/ دقيقة غاز الوقود: البروبان أو الأسيتيلين الضغط: 0.05-0.1MPa |
غازات عملية قطع البلازما |
هواء غاز البلازما ، O2 ، N2 درع غاز الهواء ، N2 ضغط غاز الإمداد 6.2 +/- 0.7 بار (90 +/- 10 رطل لكل بوصة مربعة) |
