تفاصيل المنتج:
|
| اسم: | آلة قطع البلازما الملف الشخصي الأنابيب CNC | نموذج: | CNCXG-1000V |
|---|---|---|---|
| تطبيق: | قطع البلازما الملف الشخصي باستخدام الحاسب الآلي للهيكل الفولاذي أو قطع وعاء الضغط | الأنابيب OD: | 200-1000 مم |
| سمك الحائط: | 1-30mm الكربون الصلب (قطع البلازما) | طول الأنابيب: | 12000 مم |
| مراقب: | 5 محاور تحكم على أساس النافذة باستخدام الحاسب الآلي | نموذج مصدر طاقة البلازما: | هايبرثيرم 200 |
| إبراز: | قاطع أنابيب بلازما بسرير دوار,قطع أنابيب CNCXG-1000V,200 تعمل بالبلازما |
||
سرير الدوار CNC أنبوب محور قطع آلة مع 200
التطبيقات:
هذه الآلة تم تصميمها كآلة قطع بلازما تلقائية للأنابيب لتحقيق مستخدم أكثر كفاءة يواجه وظيفة قطع معقدة من بناء قوالب الأنابيب.
بفضل بطاقة الحركة متعددة المحاور ومدير شاشة الشعلة ، هذه الآلة سهلة التشغيل للعامل في الميدان.
بناء الدرع
|
قطر الأنابيب |
200-1000 ملم |
|
طول السكة الحديدية (طول الأنابيب) |
≤12000 ملم |
|
نموذج القطع |
اللهب |
|
سمك قطع البلازما |
1-32 ملم |
|
نموذج البلازما |
200 |
|
سمك قطع اللهب |
6-40 ملم |
|
مستشعر الطول الكهروضوئي |
0سرعة استجابة 1 ثانية |
|
نظام التحكم |
برامج قطع ملفات الأنابيب |
|
إدخال البيانات |
إدخال بيانات شاشة الشعلة |
|
أقصى قدرة تحميل |
15000 كيلوغرام |
|
أنبوب تشاك |
3 الفك التركيزية |
|
زاوية الشعلة القصوى |
± 60 درجة |
|
زاوية التموج الكبرى للبلازما |
± 45 درجة |
|
سرعة قطع اللهب |
50 ملم/دقيقة -800 ملم/دقيقة |
|
سرعة قطع البلازما |
100 ملم/دقيقة إلى 4000 ملم/دقيقة |
|
خطأ في النقل |
≤0.2 ملم /1000 ملم |
|
خطأ زاوية الدوران |
≤1 درجة لكل 180 درجة |
|
سرعة تدوير الأنابيب |
0-10000 ملم/دقيقة |

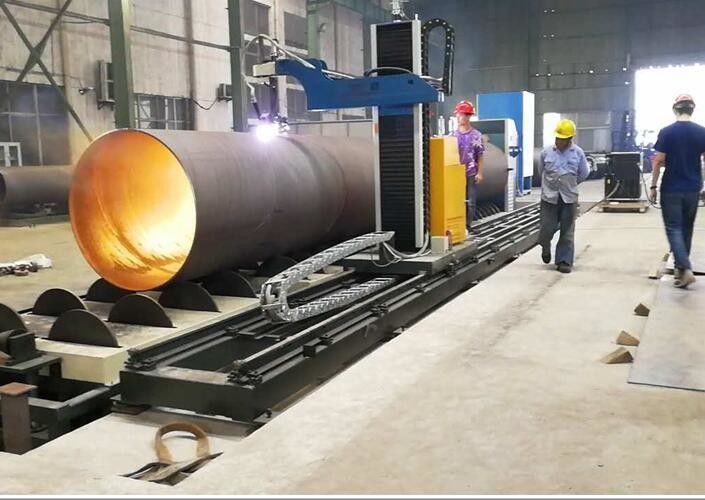

الانتهاء من العمل من آلة قطع ملفات الأنابيب CNC
5 محور CNC أنابيب محور قطع الجهاز
| رمز الطلب | CNCXG1000-V |
| التعبئة | صندوق خشبي و منصات |
| حجم العبوة | 2200 × 5200 × 2000 مم |
| وزن التعبئة | 5000 كيلوغرام |
| وقت التسليم | 30 يوماً بعد الدفع |
