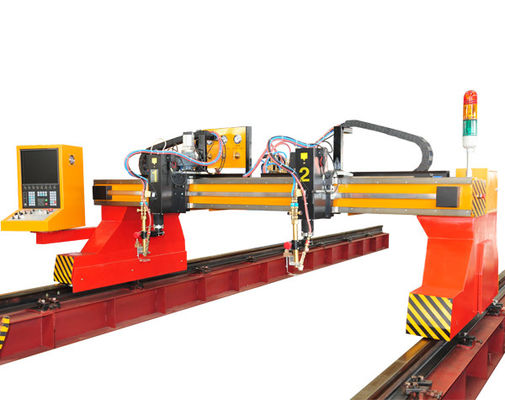

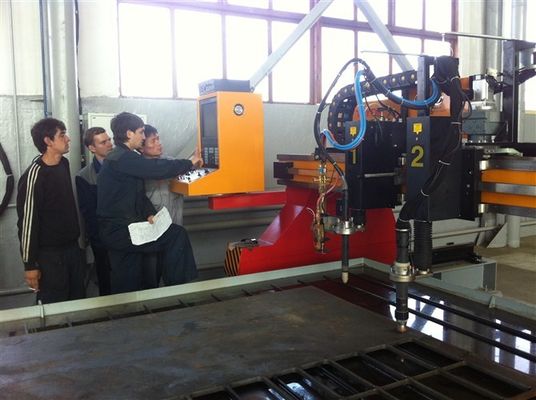

آلة قطع البلازما CNC الثقيلة Cncsg4000 نوع جسر الرافعة 300
تفاصيل المنتج
| اسم: | قطع البلازما باستخدام الحاسب الآلي | نموذج: | CNCSG4000 |
|---|---|---|---|
| منطقة القطع: | 3 × 8 م | سمك القطع: | 6-120 مم |
| thicness قطع البلازما: | 1-40 مم | مزود الطاقة: | 220-440 فولت |
| نموذج البلازما: | 300 هايبرثيرم | ||
| إبراز |
قاطعة الدرج CNCSG4000,300 قوة البلازما,قطع الصفائح ذات سمك 6-120 مم |
||
وصف المنتج
المواصفات التقنية
1 العلامة التجارية: TAYOR
2 النموذج: CNCSG3000
3 المواصفات
| لا | الوصف | المواصفات |
| 1 | عرض المسار (ملم) | 3000 |
| طول السكة الحديدية (ملم) | 8000 | |
| منطقة القطع الفعالة ((ملم) | 2000×6000 | |
| القيادة | محور Y المحرك الخادم التيار المتردد Panasonic *2set | |
| محور X محرك الخدمة التيار المتردد Panasonic * 1 مجموعة | ||
| السرعة القصوى | 12000 ملم/دقيقة | |
| 2 | محطة نقل الشعلة |
ما مجموعه ثلاثة مجموعات من محطة نقل المحطة الأولى: مشعل الوقود المحطة 2: حامل مصباح بلازما |
| 3 | مشعل اللهب |
سمك القطع 5-120 ملم سرعة القطع: 50-800 م/دقيقة |
| 4 | عدد مصباح قطع البلازما | مشعل مستقيم |
| مستشعر ارتفاع الشعلة البلازما | THC | |
| 5 | حامل الشعلة المضادة للاصطدام | مجموعة TAYOR*1 |
| سرعة قطع البلازما | 50-4000 ملم/دقيقة | |
| 6 | نموذج مصدر البلازما | 300/CoreTM |
| 7 | ربط T | |
| 8 | برنامج نست | أستراليا FASTCAM |
| 9 | PLC | دلتا* 1 مجموعة تايوان |
| المكونات الكهربائية | (شنايدر) | |
| كابلات | الكابل المقترب من CE | |
| 10 | مائدة خزان المياه | المصنوعة من قبل المستخدم |
4 الدقة
| دقة الموقع | ±0.5 ملم/10000 ملم |
| التكرار | ≤±0.1 ملم |
| خطأ في ضبط السرعة | ≤ ± 5% |
| دقة THC | ≤±0.5 ملم |
| طول الجانب خطأ ((ملم)) | ±0.5 ملم |
| خطأ إرجاع نقطة القاعدة | ±0.4 ملم |
| خطأ في نقطة التقاطع | ±0.5 ملم |
| الخطوط الأمامية والعكسية خطأ | ±0.2 ملم |
5 ظروف العمل
|
إمدادات الطاقة الحرارة الرطوبة المناطق المحيطة |
الجهاز: 220 فولت ± 10 ٪ ؛ 50-60 هرتز ((مخصصة) نظام البلازما: 3×380 ف±10%؛50-60 هرتز ((مخصصة) -10 °C إلى 50 °C < 90% ، لا توتر تنفسي، لا تهزين كثيراً |
| نوع غاز قطع الوقود الأكسيدية/الجودة |
الأكسجين: 0.5-0.8MPa النقاء: 99.5٪؛ التدفق: 1.0 m3/min غاز الوقود: البروبان أو الأسيتيلين الضغط: 0.05-0.1MPa |
| غازات عملية قطع البلازما |
غاز البلازما الهواء، O2، N2 غاز الدرع الهواء، N2 ضغط غاز الإمداد 6.2 +/- 0.7 بار (90 +/- 10 بي سي جي) |
