تفاصيل المنتج:
|
| اسم: | قطع البلازما باستخدام الحاسب الآلي | نموذج: | CNCSG3000 |
|---|---|---|---|
| منطقة القطع: | 2 × 6 م | سمك القطع: | 6-120 مم |
| thicness قطع البلازما: | 1-40 مم | مزود الطاقة: | 220-440 فولت |
| نموذج البلازما: | 300 هايبرثيرم | ||
| إبراز: | طاولة CNC مزدوجة القيادة,300 قاطع 2 سنة ضمان,محرك البلازما الثابت |
||

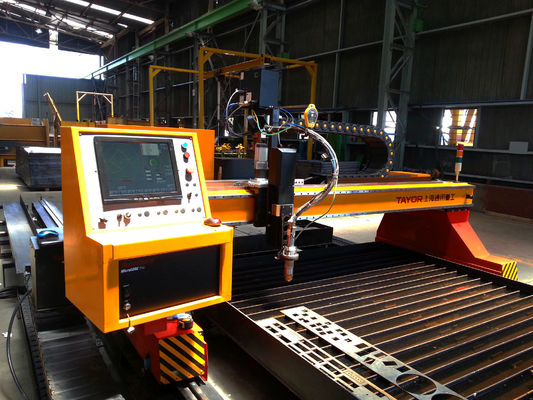

ربط وحدة التحكم TC مع 300 آلة قطع البلازما 2 سنة ضمان آلة البلازما

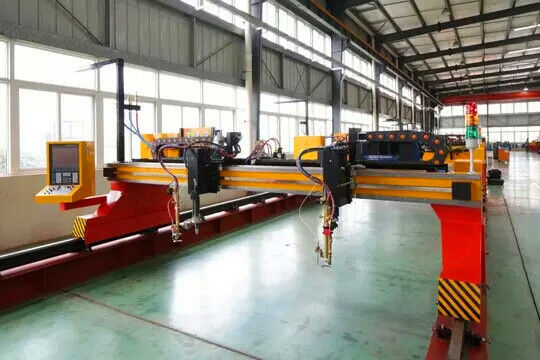

هيكل جسم الآلة
تصميم الحزمة الفولاذية المجوفة يضمن تبديد الحرارة الجيد دون تشوه.
إن عملية تصلب هيكل لحام الصندوق تضمن صلابة وكثافة ممتازة.
المحرك المزدوج يتبنى بنية متماثلة
الإرسال
تحركات القيادة في رف التروس دون فجوة التشغيل تضمن تشغيل الآلة بسلاسة عند السرعة العالية.
علبة التروس: SEW، عالية الصادرة الالتواء ضوضاء منخفضة.
1 العلامة التجارية: TAYOR
2 النموذج: CNCSG3000
3 المواصفات
| لا | الوصف | المواصفات |
| 1 | عرض المسار (ملم) | 2000 |
| طول السكة الحديدية (ملم) | 6000 | |
| منطقة القطع الفعالة ((ملم) | 2000×6000 | |
| القيادة | محور Y المحرك الخادم التيار المتردد Panasonic *2set | |
| محور X محرك الخدمة التيار المتردد Panasonic * 1 مجموعة | ||
| السرعة القصوى | 12000 ملم/دقيقة | |
| 2 | محطة نقل الشعلة |
ما مجموعه ثلاثة مجموعات من محطة نقل المحطة الأولى: مشعل الوقود المحطة 2: حامل مصباح بلازما |
| 3 | مشعل اللهب |
سمك القطع 5-120 ملم سرعة القطع: 50-800 م/دقيقة |
| 4 | عدد مصباح قطع البلازما | مشعل مستقيم |
| مستشعر ارتفاع الشعلة البلازما | THC | |
| 5 | حامل الشعلة المضادة للاصطدام | مجموعة TAYOR*1 |
| سرعة قطع البلازما | 50-4000 ملم/دقيقة | |
| 6 | نموذج مصدر البلازما | 300/CoreTM |
| 7 | ربط T | |
| 8 | برنامج نست | أستراليا FASTCAM |
| 9 | PLC | دلتا* 1 مجموعة تايوان، الصين |
| المكونات الكهربائية | (شنايدر) | |
| كابلات | الكابل المقترب من CE | |
| 10 | مائدة خزان المياه | المصنوعة من قبل المستخدم |
4 الدقة
| دقة الموقع | ±0.5 ملم/10000 ملم |
| التكرار | ≤±0.1 ملم |
| خطأ في ضبط السرعة | ≤ ± 5% |
| دقة THC | ≤±0.5 ملم |
| طول الجانب خطأ ((ملم)) | ±0.5 ملم |
| خطأ إرجاع نقطة القاعدة | ±0.4 ملم |
| خطأ في نقطة التقاطع | ±0.5 ملم |
| الخطوط الأمامية والعكسية خطأ | ±0.2 ملم |
5 ظروف العمل
|
إمدادات الطاقة الحرارة الرطوبة المناطق المحيطة |
الجهاز: 220 فولت ± 10 ٪ ؛ 50-60 هرتز ((مخصصة) نظام البلازما: 3×380 ف±10%؛50-60 هرتز ((مخصصة) -10 °C إلى 50 °C < 90% ، لا توتر تنفسي، لا تهزين كثيراً |
| نوع غاز قطع الوقود الأكسيدية/الجودة |
الأكسجين: 0.5-0.8MPa النقاء: 99.5٪؛ التدفق: 1.0 m3/min غاز الوقود: البروبان أو الأسيتيلين الضغط: 0.05-0.1MPa |
| غازات عملية قطع البلازما |
غاز البلازما الهواء، O2، N2 غاز الدرع الهواء، N2 ضغط غاز الإمداد 6.2 +/- 0.7 بار (90 +/- 10 بي سي جي) |
