تفاصيل المنتج:
|
| اسم: | آلة قطع البلازما الملف الشخصي الأنابيب CNC | نموذج: | CNCXG-600 |
|---|---|---|---|
| تطبيق: | قطع البلازما الملف الشخصي باستخدام الحاسب الآلي للهيكل الفولاذي أو قطع وعاء الضغط | الأنابيب OD: | 50-630 ملم |
| سمك الحائط: | 1-30mm الكربون الصلب (قطع البلازما) | طول الأنابيب: | 6000 ملم |
| مراقب: | 5 محاور تحكم على أساس النافذة باستخدام الحاسب الآلي | نموذج مصدر طاقة البلازما: | هايبرثيرم باورماكس 125 |
| إبراز: | قطع أنابيب OD50-630 مم,قاطع أنابيب CNCXG-600 CNC,آلة تصنيع الهياكل الفولاذية |
||

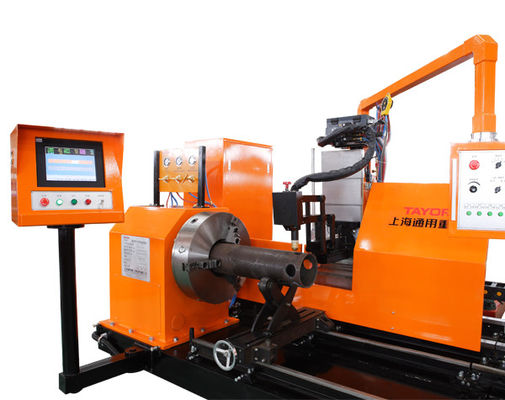

آلة قطع بلازما CNC لأنابيب الملامح بقطر 50-630 مم لهياكل الصلب
التطبيقات:
تم تصميم هذه الآلة كآلة قطع بلازما أوتوماتيكية للأنابيب الدائرية لتوفير كفاءة أكبر للمستخدمين الذين يواجهون أعمال قطع معقدة في بناء الجمالونات الأنبوبية الدائرية.
بفضل بطاقة الحركة متعددة المحاور ووحدة التحكم بشاشة الشعلة، يسهل تشغيل هذه الآلة للعاملين الميدانيين. تم تطبيق آلة قطع البلازما للأنابيب هذه على نطاق واسع في
بناء الجمالونات
| قطر الأنبوب | 50-630 مم |
| طول سكة الشعلة (طول الأنبوب) | ≤ 12000 مم |
| نموذج القطع | لهب |
| سمك القطع بالبلازما | 1-25 مم |
| موديل البلازما | 105 |
| سمك القطع باللهب | 6-40 مم |
| مستشعر الارتفاع الكهروضوئي | سرعة استجابة 0.1 ثانية |
| نظام التحكم | برنامج قطع ملامح الأنابيب |
| إدخال البيانات | إدخال بيانات شاشة الشعلة |
| أقصى سعة تحميل | 4000 كجم |
| مشبك الأنبوب | مشبك متحد المركز بثلاث فكوك |
| أقصى زاوية قطع مائل باللهب | ± 60 درجة |
| أقصى زاوية قطع مائل بالبلازما | ± 45 درجة |
| سرعة القطع باللهب | 50 مم/دقيقة - 800 مم/دقيقة |
| سرعة القطع بالبلازما | 100 مم/دقيقة - 4000 مم/دقيقة |
| خطأ الحركة | ≤ 0.2 مم / 1000 مم |
| خطأ زاوية الدوران | ≤ 1 درجة لكل 180 درجة |
| سرعة دوران الأنبوب | 0-10000 مم/دقيقة |
تأثير قطع الملامح لـ CNCXG600-V
| رمز الطلب | CNCXG600-V |
| التعبئة | صندوق خشبي ومنصة نقالة |
| حجم التعبئة | 2200 × 5200 × 2000 مم |
| وزن التعبئة | 5000 كجم |
| وقت التسليم | 30 يومًا بعد الدفع |
