تفاصيل المنتج:
|
| اسم: | آلة قطع البلازما الملف الشخصي الأنابيب CNC | نموذج: | CNCXG-600 |
|---|---|---|---|
| تطبيق: | قطع البلازما الملف الشخصي باستخدام الحاسب الآلي للهيكل الفولاذي أو قطع وعاء الضغط | الأنابيب OD: | 50-630 ملم |
| سمك الحائط: | 1-30mm الكربون الصلب (قطع البلازما) | طول الأنابيب: | 6000 ملم |
| مراقب: | 5 محاور تحكم على أساس النافذة باستخدام الحاسب الآلي | نموذج مصدر طاقة البلازما: | هايبرثيرم باورماكس 125 |
| إبراز: | قاطع أنابيب CNC بقطر 1000 مم,قاطع أنابيب بلازما CNCXG-600,قطع الأنابيب الآلي بتقنية CNC |
||

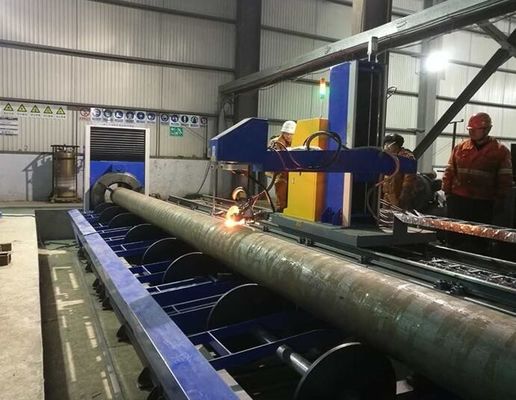

آلة قطع أنابيب بلازما CNC بقطر 1000 مم، آلة قطع مقاطع الأنابيب ذات السرير الدوار
التطبيقات:
تم تصميم هذه الآلة كآلة قطع مقاطع أنابيب آلية بالبلازما لتكون أكثر كفاءة للمستخدمين الذين يواجهون أعمال قطع معقدة في بناء هياكل الأنابيب.
بفضل بطاقة الحركة متعددة المحاور ووحدة التحكم بشاشة الشعلة، يسهل تشغيل هذه الآلة للعاملين الميدانيين. تم تطبيق آلة قطع الأنابيب بالبلازما هذه على نطاق واسع في
بناء الهياكل
|
قطر الأنبوب |
300-1250 مم |
|
طول سكة الشعلة (طول الأنبوب) |
≤ 12000 مم |
|
نموذج القطع |
لهب |
|
سمك القطع بالبلازما |
1-25 مم |
|
نموذج البلازما |
200 |
|
سمك القطع باللهب |
6-40 مم |
|
مستشعر الارتفاع الكهروضوئي |
سرعة استجابة 0.1 ثانية |
|
نظام التحكم |
برنامج قطع مقاطع الأنابيب |
|
إدخال البيانات |
إدخال بيانات شاشة الشعلة |
|
أقصى سعة تحميل |
15000 كجم |
|
ظرف الأنبوب |
ظرف متحد المركز بـ 3 فكوك |
|
أقصى زاوية شطف للهب |
± 60 درجة |
|
أقصى زاوية شطف للبلازما |
± 45 درجة |
|
سرعة القطع باللهب |
50 مم/دقيقة - 800 مم/دقيقة |
|
سرعة القطع بالبلازما |
100 مم/دقيقة - 4000 مم/دقيقة |
|
خطأ الحركة |
≤ 0.2 مم / 1000 مم |
|
خطأ زاوية الدوران |
≤ 1 درجة لكل 180 درجة |
|
سرعة دوران الأنبوب |
0-10000 مم/دقيقة |
آلة قطع مقاطع الأنابيب CNC بـ 5 محاور
| رمز الطلب | CNCXG600-V |
| التعبئة | صندوق خشبي ومنصة نقالة |
| حجم التعبئة | 2200 × 5200 × 2000 مم |
| وزن التعبئة | 5000 كجم |
| وقت التسليم | 30 يومًا بعد الدفع |
