5 محور القاطع CNC أنبوب التحكم ، الكربون الصلب CNC قطع البلازما الأنابيب
تفاصيل المنتج
| اسم: | آلة قطع البلازما الملف الشخصي الأنابيب CNC | نموذج: | CNCXG600-V |
|---|---|---|---|
| تطبيق: | قطع البلازما الملف الشخصي باستخدام الحاسب الآلي للهيكل الفولاذي أو قطع وعاء الضغط | الأنابيب OD: | 50-630 ملم |
| سمك الحائط: | 1-30mm الكربون الصلب (قطع البلازما) | طول الأنابيب: | 120000 كحد أقصى |
| مراقب: | 5 محاور تحكم على أساس النافذة باستخدام الحاسب الآلي | نموذج مصدر طاقة البلازما: | هايبرثيرم بورماكس 105 |
| إبراز |
قاطع الأنبوب ذو 5 محاور باستخدام الحاسب الآلي,قاطع أنابيب فولاذ الكربون بالبلازما,قاطع متعدد المحاور CNCXG600-V |
||
وصف المنتج

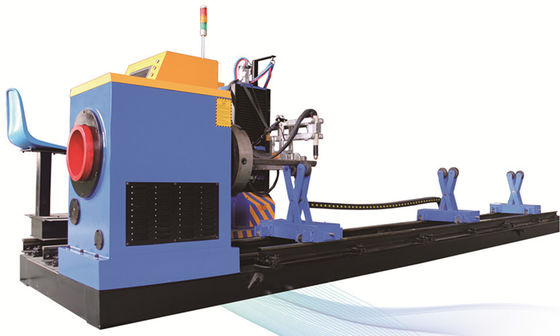

آلة قطع مقاطع الأنابيب 5 محاور بتحكم CNC مع مصدر بلازما 105
الموديل: CNCXG600-V
التطبيقات:
هذه آلة مطبقة على نطاق واسع في
إنها آلة متعددة المحاور قادرة على التحرك والقطع تلقائيًا للأنابيب المستديرة حتى قطر خارجي 630 مم. مجهزة بمصدر بلازما أمريكي 105 يضمن قطعًا جيدًا للفتحات وقطع نهايات الأنابيب ويمكن قطع جميع أنواع شطف اللحام بها.
شعلة اللهب والبلازما متاحة للاستخدام لسماكات مختلفة من الأنابيب وظروف مختلفة.
الميزات
المواصفات
|
قطر الأنبوب |
300-1250 مم |
|
طول سكة الشعلة (طول الأنبوب) |
≤ 12000 مم |
|
نموذج القطع |
لهب |
|
سمك قطع البلازما |
1-25 مم |
|
موديل البلازما |
200 |
|
سمك قطع اللهب |
6-40 مم |
|
مستشعر الارتفاع الكهروضوئي |
سرعة استجابة 0.1 ثانية |
|
نظام التحكم |
برنامج قطع مقاطع الأنابيب |
|
إدخال البيانات |
إدخال بيانات الشعلة على الشاشة |
|
الحد الأقصى لسعة التحميل |
10000 كجم |
|
ظرف الأنبوب |
ظرف متحد المركز بثلاث فكوك |
|
زاوية شطف اللهب القصوى |
± 60 درجة |
|
زاوية شطف البلازما القصوى |
± 45 درجة |
|
سرعة قطع اللهب |
50 مم/دقيقة - 800 مم/دقيقة |
|
سرعة قطع البلازما |
100 مم/دقيقة - 4000 مم/دقيقة |
|
خطأ الحركة |
≤ 0.2 مم / 1000 مم |
|
خطأ زاوية الدوران |
≤ 1 درجة لكل 180 درجة |
|
سرعة دوران الأنبوب |
0-10000 مم/دقيقة |
صور تفصيلية
وصلة T مع مقطع شطف محدد بآلة قطع مقاطع الأنابيب CNC
يمكن قطع المقطع أعلاه بواسطة آلة قطع مقاطع الأنابيب CNC
معلومات الطلب
| رمز الطلب | CNCXG600-V |
| التعبئة | صندوق خشبي ومنصة نقالة |
| حجم التعبئة | غير متوفر |
| وزن التعبئة | 5000 كجم |
| وقت التسليم | 30 يومًا بعد الدفع |
