آلة لحام الأنبوب الفولاذي الكربوني السريع / آلة لحام الأنبوب الدقيقة
تفاصيل المنتج
| اسم: | آلة لحام الأنبوب إلى الأنبوب | نموذج: | TTS-30 |
|---|---|---|---|
| أنبوب OD: | 12-76 مم | قاطع اللحام: | 315 أ |
| نوع اللحام: | TIG / GTAW | مدخل الطاقة: | 380 فولت |
| نوع الأنبوب: | أنبوب بارز أو أنبوب دافق | الغاز الواقي: | الأرجون |
| إبراز |
لحام أنابيب الصلب الكربوني السريع,ملحام أنابيب دقيق لأنابيب الأنابيب,لحام مبادل حراري TTS-30 |
||
وصف المنتج
آلة لحام الأنابيب بالأنبوب في المبادل الحراري الأنبوبي
الموديل: TTS-30
التطبيق:
رأس اللحام هذا هو رأس لحام TIG مصمم خصيصًا لإجراء لحامات الأنابيب بالمواسير، وهو مناسب للفولاذ الكربوني، والفولاذ المقاوم للصدأ، وبشكل أساسي للوصلات الأنبوبية البارزة، والأنبوب المستوي، والأنبوب الغائر مع أو بدون تغذية سلك.
للحامات التي تتطلب إضافة سلك حشو، يمكن تركيب وحدة تغذية سلك اختيارية على رأس اللحام. توفر بكرة سلك قياسية، مثبتة مباشرة على الرأس، تغذية سلك دقيقة وإيجابية، وهو أمر غير ممكن مع وحدات التغذية المثبتة على الأرض.
تجلب رؤوس اللحام هذه إنتاجية ودقة متكررة للحام الآلي إلى تصنيع وإصلاح المولدات البخارية والمبادلات الحرارية.
هذه الآلة مطبقة على نطاق واسع في
- لحام أنابيب المبادلات الحرارية الأنبوبية
- لحام الأنابيب بالغلاية بالمواسير
- لحام الأنابيب البارزة
- لحام الأنابيب المستوية
الميزات
- ماندر هوائي قابل للتوسيع لسهولة التموضع
- دقة عالية مع أداء سريع ودقيق، مناسب للمبادلات الحرارية الصغيرة
- تحكم تلقائي في ارتفاع القوس (AVC) مع وظيفة التشغيل والإيقاف للتعديلات اليدوية
- رأس لحام TIG مبرد بالماء، سهل التغيير أو تعديل التنغستن
- تغذية سلك مدمجة لأطراف الأنابيب الغائرة، البارزة أو المستوية
- أزرار على المقبض لسهولة التشغيل
- يستخدم دليلًا موضعيًا للتمركز الذاتي للحامات بقطر خارجي 19-76 مم
- مصدر طاقة موصى به OBT-315
المواصفات
| الموديل | TTS-30 |
| المادة | الفولاذ الكربوني، الفولاذ المقاوم للصدأ |
| نوع الاتصال | أنبوب بارز أو أنبوب مستوي |
| عملية اللحام | TIG/GTAW |
| القطر الخارجي للأنبوب (مم) | 19-76 |
| زاوية شعلة اللحام | 0-30 |
| القطر الخارجي للتنغستن (مم) | 1.6-2.4 |
| قطر سلك اللحام (مم) | Φ0.8 مم / Φ1.0 مم |
| أقصى سرعة لتغذية السلك | 2200 مم/دقيقة |
| لحام التأرجح | نعم |
| الدوران | دوران حر 360 درجة مع إعادة ضبط تلقائي؛ لحام في جميع الأوضاع |
| سرعة الدوران (دورة في الدقيقة) | 0.37-5.58 دورة في الدقيقة |
| غاز واقي | الأرجون |
| التبريد | ماء |
| طول الكابل | 6 متر |
| الأبعاد الرئيسية (مم) | |
| الوزن (كجم) | 9 كجم |
مواصفات مصدر الطاقة
| الموديل | OBT-315 |
| مصدر اللحام | باناسونيك YC-315TX |
| نوع مصدر الطاقة | العاكس (Inverter) |
| تيار اللحام | 5-315 أمبير |
| دورة الخدمة | 315 أمبير / 60%، 250 أمبير / 95%، 244 أمبير / 100% |
| جهد الإدخال | AC380V ± 10% 50/60 هرتز |
| الطاقة الإجمالية | 8.3 كيلو فولت أمبير |
| التبريد | نظام تبريد مياه مدمج |
| الشاشة | شاشة لمس 7 بوصة |
| تخزين البرامج | 80 |
| فئة العزل | F |
| فئة الحماية | IP21 |
| الوزن | 120 كجم |
| الأبعاد | 740 × 520 × 910 |
صور تفصيلية
أنبوب بارزآلة لحام الأنابيب بالمواسير
رأس لحام TIG TTS-30 لآلة لحام الأنابيب بالمواسير

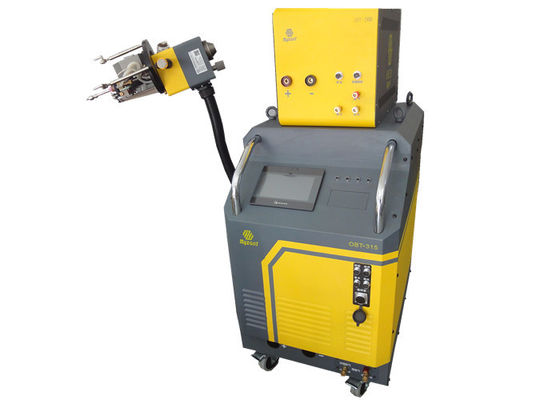

مصدر لحام TIG OBT-315 لآلة لحام الأنابيب بالمواسير
معلومات الطلب
| رمز الطلب | K-31580-P |
| التعبئة | حقيبة طيران |
| حجم التعبئة | 550 × 500 × 400 مم |
| وزن التعبئة | 15 كجم + 130 كجم (مصدر طاقة اللحام OBT-315) |
| وقت التسليم | 15 يومًا بعد الدفع |
