تفاصيل المنتج:
|
| الاسم: | آلة لحام الأنبوب إلى الأنبوب | النموذج: | TTS-30 |
|---|---|---|---|
| أنبوب OD: | 12-76 ملم | قاطع اللحام: | 315 أ |
| نوع اللحام: | TIG / GTAW | مدخل الطاقة: | 380 فولت |
| نوع الأنبوب: | أنبوب بارز أو أنبوب تدفق | الغاز الواقي: | أرجون |
| إبراز: | حاوية تحكم زر المقبض,TTS-30 GTAW لحام DC,قوة لحام الأنابيب التلقائية |
||
التطبيق:
هذا الرأس اللحام هو رأس لحام TIG مصمم خصيصًا لإجراء لحامات الأنابيب إلى لوحة الأنابيب، وهو مناسب للفولاذ الكربوني، والفولاذ المقاوم للصدأ، وبشكل أساسي للوصلات الأنبوبية البارزة، والأنبوبية المستوية، والأنبوبية الغائرة مع أو بدون تغذية سلك.
إذا كانت اللحامات تتطلب إضافة سلك حشو، يمكن تركيب وحدة تغذية سلك اختيارية على رأس اللحام. توفر بكرة سلك قياسية، مثبتة مباشرة على الرأس، تغذية سلك دقيقة وإيجابية، وهو أمر غير ممكن مع وحدات التغذية المثبتة على الأرض.
تجلب رؤوس اللحام هذه إنتاجية ودقة متكررة للحام الآلي إلى تصنيع وإصلاح المولدات البخارية والمبادلات الحرارية.
هذه الآلة مطبقة على نطاق واسع في
المواصفات
| الموديل | TTS-30 |
| المادة | الفولاذ الكربوني، الفولاذ المقاوم للصدأ |
| نوع الاتصال | أنبوب بارز أو أنبوب مستوي |
| عملية اللحام | TIG/GTAW |
| القطر الخارجي للأنبوب (مم) | 19-76 |
| زاوية شعلة اللحام | 0-30 |
| القطر الخارجي للتنغستن (مم) | 1.6-2.4 |
| قطر سلك اللحام (مم) | Φ0.8 مم/Φ1.0 مم |
| أقصى سرعة تغذية سلك | 2200 مم/دقيقة |
| لحام متأرجح | نعم |
| دوران | دوران حر 360 درجة مع إعادة ضبط تلقائي؛ لحام في جميع الأوضاع |
| سرعة الدوران (دورة في الدقيقة) | 0.37-5.58 دورة في الدقيقة |
| غاز واقٍ | أرجون |
| تبريد | ماء |
| طول الكابل | 6 متر |
| البعد الرئيسي (مم) | |
| الوزن (كجم) | 9 كجم |
مواصفات مصدر الطاقة
| الموديل | OBT-315 |
| مصدر اللحام | باناسونيك YC-315TX |
| نوع مصدر الطاقة | عاكس |
| تيار اللحام | 5-315 أمبير |
| دورة الخدمة | 315 أمبير / 60%، 250 أمبير / 95%، 244 أمبير / 100% |
| جهد الإدخال | AC380V ± 10% 50/60 هرتز |
| إجمالي الطاقة | 8.3 كيلو فولت أمبير |
| تبريد | نظام تبريد مائي مدمج |
| شاشة العرض | شاشة لمس 7 بوصة |
| تخزين البرامج | 80 |
| درجة العزل | F |
| فئة الحماية | IP21 |
| الوزن | 120 كجم |
| الأبعاد | 740 × 520 × 910 |
أنبوب بارزآلة لحام إلى لوحة أنبوب

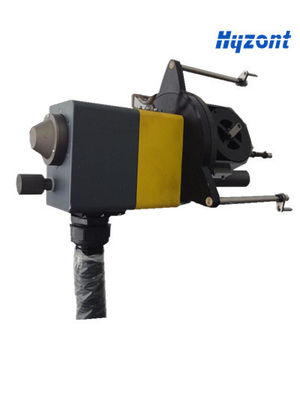

رأس لحام TTS-30 TIG لآلة لحام الأنبوب إلى لوحة الأنبوب
مصدر لحام OBT-315 TIG لآلة لحام الأنبوب إلى لوحة الأنبوب
