أنبوب بارز إلى آلة لحام أنابيب اللحام باناسونيك مصدر طاقة اللحام
تفاصيل المنتج
| الاسم: | آلة لحام الأنبوب إلى الأنبوب | النموذج: | TTS-30 |
|---|---|---|---|
| أنبوب OD: | 12-76 ملم | قاطع اللحام: | 315 أ |
| نوع اللحام: | TIG / GTAW | مدخل الطاقة: | 380 فولت |
| نوع الأنبوب: | أنبوب بارز أو أنبوب تدفق | الغاز الواقي: | أرجون |
| إبراز |
آلة لحام أنبوب,أنبوب إلى أنبوب لحام المداري,TTS-30 Tube Welding Head |
||
وصف المنتج
آلة لحام أوربيتال TIG بأنبوب بارز مصدر لحام باناسونيك
التطبيق:
رأس اللحام هذا هو رأس لحام TIG مصمم خصيصًا لعمل لحامات الأنابيب على الأنابيب، وهو مناسب للفولاذ الكربوني، والفولاذ المقاوم للصدأ، وبشكل أساسي للأنابيب البارزة، والأنابيب المستوية، والأنابيب المدمجة مع أو بدون تغذية سلك.
للحامات التي تتطلب إضافة سلك حشو، يمكن تركيب وحدة تغذية سلك اختيارية على رأس اللحام. توفر بكرة سلك قياسية، مثبتة مباشرة على الرأس، تغذية سلك دقيقة وإيجابية، وهو أمر غير ممكن مع وحدات التغذية المثبتة على الأرض.
تجلب رؤوس اللحام هذه إنتاجية ودقة متكررة للحام الآلي إلى تصنيع وإصلاح مولدات البخار والمبادلات الحرارية.
هذه الآلة مطبقة على نطاق واسع في
- لحام أنابيب المبادلات الحرارية الأنبوبية
- لحام أنابيب الغلاية على لوحة الأنابيب
- لحام الأنابيب البارزة
- لحام الأنابيب المستوية
الميزات
- ماندر هوائي قابل للتوسيع لسهولة التموضع
- دقة عالية مع أداء سريع ودقيق، مناسب للمبادلات الحرارية الصغيرة
- تحكم تلقائي في ارتفاع القوس (AVC) مع وظيفة التشغيل والإيقاف للتعديلات اليدوية
- رأس لحام TIG مبرد بالماء، سهل التغيير أو تعديل التنغستن
- تغذية سلك مدمجة لأطراف الأنابيب الغائرة، البارزة أو المستوية
- أزرار على المقبض لسهولة التشغيل
- يستخدم دليلًا موضعيًا للتمركز الذاتي للحامات بقطر خارجي 19-76 مم
- مصدر طاقة موصى به OBT-315
المواصفات
| الموديل | TTS-30 |
| المادة | الفولاذ الكربوني، الفولاذ المقاوم للصدأ |
| نوع الاتصال | أنبوب بارز أو أنبوب مستوي |
| عملية اللحام | TIG/GTAW |
| قطر الأنبوب الخارجي (مم) | 19-76 |
| زاوية شعلة اللحام | 0-30 |
| قطر التنغستن (مم) | 1.6-2.4 |
| قطر سلك اللحام (مم) | Φ0.8 مم / Φ1.0 مم |
| أقصى سرعة لتغذية السلك | 2200 مم/دقيقة |
| لحام التأرجح | نعم |
| دوران | دوران حر 360 درجة وإعادة ضبط تلقائي؛ لحام في جميع المواضع؛ |
| سرعة الدوران (دورة في الدقيقة) | 0.37-5.58 دورة في الدقيقة |
| غاز واقٍ | أرجون |
| تبريد | ماء |
| طول الكابل | 6 متر |
| البعد الرئيسي (مم) | |
| الوزن (كجم) | 9 كجم |
مواصفات مصدر الطاقة
| الموديل | OBT-315 |
| مصدر اللحام | باناسونيك YC-315TX |
| نوع مصدر الطاقة | عاكس |
| تيار اللحام | 5-315 أمبير |
| دورة الخدمة | 315 أمبير / 60٪ ؛ 250 أمبير / 95٪ ؛ 244 أمبير 100٪ |
| جهد الإدخال | AC380V ± 10٪ 50/60 هرتز |
| الطاقة الإجمالية | 8.3 كيلو فولت أمبير |
| تبريد | نظام تبريد مياه مدمج |
| شاشة العرض | شاشة لمس 7 بوصة |
| تخزين البرامج | 80 |
| فئة العزل | F |
| فئة الحماية | IP21 |
| الوزن | 120 كجم |
| الأبعاد | 740*520*910 |
صور تفصيلية
أنبوب بارزآلة لحام على لوحة الأنابيب

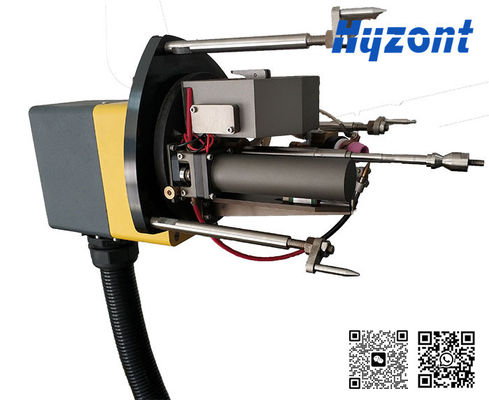

رأس لحام TIG TTS-30 لآلة لحام الأنابيب على لوحة الأنابيب
مصدر لحام TIG OBT-315 لآلة لحام الأنابيب على لوحة الأنابيب
معلومات الطلب
| رمز الطلب | K-31580-P |
| التعبئة | حقيبة طيران |
| حجم التعبئة | 550*500*400 مم |
| وزن التعبئة | 15 كجم + 130 كجم (مصدر لحام OBT-315) |
| وقت التسليم | 15 يومًا بعد الدفع |
رابط فيديو يوتيوب لآلة لحام الأنابيب على لوحة الأنابيب Hyzont TTP-30:
https://www.youtube.com/watch?v=Zy2-DhXAMAc
نقاط البيع الرئيسية
- آلة لحام أنابيب 315 أمبير
- آلة لحام بشاشة لمس
- آلة لحام أنابيب معتمدة من CE
