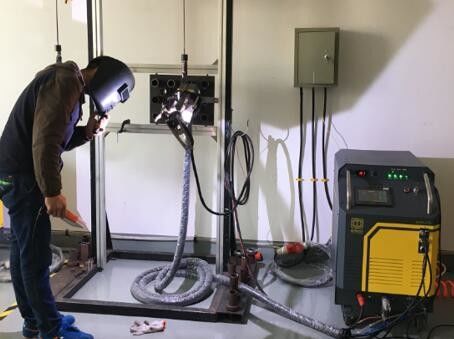

مبادل حراري نظام اللحام المداري / آلة لحام الأنبوب المتدفق
تفاصيل المنتج
| اسم: | آلة لحام الأنبوب إلى الأنبوب | نموذج: | TTS-30 |
|---|---|---|---|
| أنبوب OD: | 12-76 مم | قاطع اللحام: | 315 أ |
| نوع اللحام: | TIG / GTAW | مدخل الطاقة: | 380 فولت |
| نوع الأنبوب: | أنبوب بارز أو أنبوب دافق | الغاز الواقي: | الأرجون |
| إبراز |
الحماية التلقائية للأنابيب,نظام اللحام المداري للمبادل الحراري,TTS-30 صيانة أنابيب التدفئة |
||
وصف المنتج
آلة لحام أنبوب مبادل حراري أنبوب إلى أنبوب لوحة لحام
الموديل: TTS-30
التطبيق:
رأس اللحام هذا هو رأس لحام TIG مصمم خصيصًا لإجراء لحامات الأنبوب إلى أنبوب اللوحة، وهو مناسب للفولاذ الكربوني، والفولاذ المقاوم للصدأ، وبشكل أساسي للوصلات الأنبوبية البارزة، والأنبوب المستوي، والأنبوب الغائر مع أو بدون تغذية سلك.
للحامات التي تتطلب إضافة سلك حشو، يمكن تركيب وحدة تغذية سلك اختيارية على رأس اللحام. توفر بكرة سلك قياسية، مثبتة مباشرة على الرأس، تغذية سلك دقيقة وإيجابية، وهو أمر غير ممكن مع وحدات التغذية المثبتة على الأرض.
تجلب رؤوس اللحام هذه إنتاجية ودقة متكررة للحام الآلي إلى تصنيع وإصلاح المولدات البخارية والمبادلات الحرارية.
هذه الآلة مطبقة على نطاق واسع في
- لحام أنابيب المبادلات الحرارية الأنبوبية
- لحام أنابيب الغلاية إلى أنبوب اللوحة
- لحام الأنبوب البارز
- لحام الأنبوب المستوي
الميزات
- ماندر هوائي قابل للتوسيع لسهولة التموضع
- دقة عالية مع أداء سريع ودقيق، مناسب للمبادلات الحرارية الصغيرة
- تحكم تلقائي في ارتفاع القوس (AVC) مع وظيفة التشغيل والإيقاف للتعديلات اليدوية
- رأس لحام TIG مبرد بالماء، سهل التغيير أو تعديل التنجستن
- تغذية سلك مدمجة لأطراف الأنابيب الغائرة أو البارزة أو المستوية
- أزرار على المقبض لسهولة التشغيل
- يستخدم دليلًا موضعيًا للتمركز الذاتي للحامات بقطر خارجي 19-76 مم
- مصدر طاقة موصى به OBT-315
المواصفات
| الموديل | TTS-30 |
| المادة | الفولاذ الكربوني، الفولاذ المقاوم للصدأ |
| نوع الاتصال | أنبوب بارز أو أنبوب مستوي |
| عملية اللحام | TIG/GTAW |
| قطر الأنبوب الخارجي (مم) | 19-76 |
| زاوية شعلة اللحام | 0-30 |
| قطر التنجستن الخارجي (مم) | 1.6-2.4 |
| قطر سلك اللحام (مم) | Φ0.8 مم / Φ1.0 مم |
| أقصى سرعة تغذية سلك | 2200 مم/دقيقة |
| لحام متأرجح | نعم |
| دوران | دوران حر 360 درجة مع إعادة ضبط تلقائي؛ لحام في جميع المواضع |
| سرعة الدوران (دورة في الدقيقة) | 0.37-5.58 دورة في الدقيقة |
| غاز واقي | أرجون |
| تبريد | ماء |
| طول الكابل | 6 متر |
| الأبعاد الرئيسية (مم) | |
| الوزن (كجم) | 9 كجم |
مواصفات مصدر الطاقة
| الموديل | OBT-315 |
| مصدر اللحام | Panasonic YC-315TX |
| نوع مصدر الطاقة | العاكس (Inverter) |
| تيار اللحام | 5-315 أمبير |
| دورة الخدمة | 315 أمبير / 60%، 250 أمبير / 95%، 244 أمبير / 100% |
| جهد الإدخال | AC380V ± 10% 50/60 هرتز |
| إجمالي الطاقة | 8.3 كيلو فولت أمبير |
| تبريد | نظام تبريد مائي مدمج |
| شاشة العرض | شاشة لمس 7 بوصة |
| تخزين البرامج | 80 |
| درجة العزل | F |
| فئة الحماية | IP21 |
| الوزن | 120 كجم |
| الأبعاد | 740 × 520 × 910 |
صور تفصيلية
أنبوب بارز إلى آلة لحام الأنبوب اللوحة
رأس لحام TIG TTS-30 لآلة لحام الأنبوب اللوحة
مصدر لحام TIG OBT-315 لآلة لحام الأنبوب إلى الأنبوب اللوحة
معلومات الطلب
| رمز الطلب | K-31580-P |
| التعبئة | حقيبة طيران |
| حجم التعبئة | 550 × 500 × 400 مم |
| وزن التعبئة | 15 كجم + 130 كجم (مصدر طاقة اللحام OBT-315) |
| وقت التسليم | 15 يومًا بعد الدفع |
