تفاصيل المنتج:
|
| اسم: | آلة قطع البلازما الملف الشخصي الأنابيب CNC | نموذج: | CNCXG-1250-V |
|---|---|---|---|
| تطبيق: | قطع البلازما الملف الشخصي باستخدام الحاسب الآلي للهيكل الفولاذي أو قطع وعاء الضغط | الأنابيب OD: | 50-630 ملم |
| سمك الحائط: | 1-30mm الكربون الصلب (قطع البلازما) | طول الأنابيب: | 6000 ملم |
| مراقب: | 5 محاور تحكم على أساس النافذة باستخدام الحاسب الآلي | نموذج مصدر طاقة البلازما: | هايبرثيرم باورماكس 125 |
| إبراز: | قطع مقاطع CNC محمولة,نطاق قطر الأنبوب 300-1250 مم,قاطع CNCXG-1250V بقطر كبير |
||

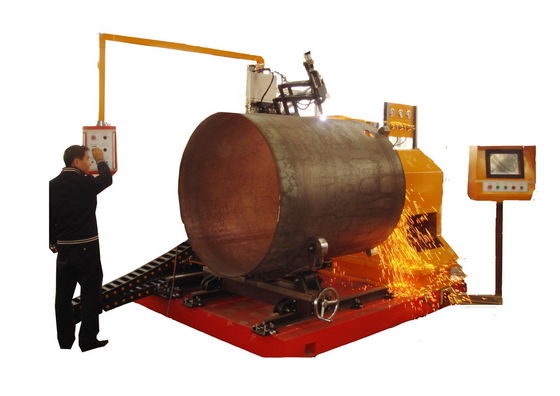

آلة قطع مقاطع الأنابيب CNC بقطر كبير 300-1250 مم لبناء أوعية الضغط
التطبيقات:
تم تصميم هذه الآلة كآلة قطع بلازما أوتوماتيكية لمقاطع الأنابيب الدائرية لتكون أكثر كفاءة للمستخدمين الذين يواجهون أعمال قطع معقدة في بناء تروس الأنابيب الدائرية.
بفضل بطاقة الحركة متعددة المحاور ووحدة التحكم بشاشة الشعلة، يسهل تشغيل هذه الآلة للعامل الميداني. تم تطبيق آلة قطع الأنابيب بالبلازما هذه على نطاق واسع في
بناء التروس
| قطر الأنبوب | 300-1250 مم |
| طول سكة الشعلة (طول الأنبوب) | ≤ 12000 مم |
| نموذج القطع | لهب |
| سمك القطع بالبلازما | 1-25 مم |
| موديل البلازما | 105 |
| سمك القطع باللهب | 6-40 مم |
| مستشعر الارتفاع الكهروضوئي | سرعة استجابة 0.1 ثانية |
| نظام التحكم | برنامج قطع مقاطع الأنابيب |
| إدخال البيانات | إدخال بيانات شاشة الشعلة |
| أقصى سعة تحميل | 8000 كجم |
| مشبك الأنبوب | مشبك متحد المركز بثلاث فكوك |
| أقصى زاوية قطع مائل باللهب | ± 60 درجة |
| أقصى زاوية قطع مائل بالبلازما | ± 45 درجة |
| سرعة القطع باللهب | 50 مم/دقيقة - 800 مم/دقيقة |
| سرعة القطع بالبلازما | 100 مم/دقيقة - 4000 مم/دقيقة |
| خطأ الحركة | ≤ 0.2 مم / 1000 مم |
| خطأ زاوية الدوران | ≤ 1 درجة لكل 180 درجة |
| سرعة دوران الأنبوب | 0-10000 مم/دقيقة |
تأثير قطع المقاطع لـ CNCXG1000-V
| رمز الطلب | CNCXG1250-V |
| التعبئة | صندوق خشبي ومنصة نقالة |
| حجم التعبئة | 2200 × 5200 × 2000 مم |
| وزن التعبئة | 10000 كجم |
| وقت التسليم | 30 يومًا بعد الدفع |
