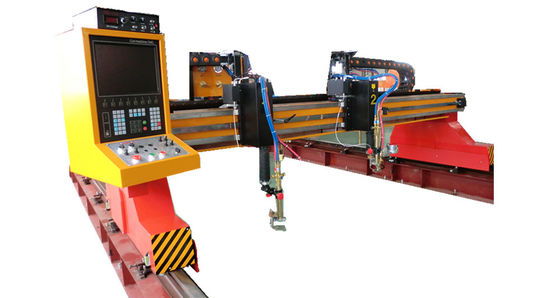

طاولة قطع البلازما نوع العملاقة الثقيلة CNC ، سمك القطع 6 - 120 مم
تفاصيل المنتج
| اسم: | قطع البلازما باستخدام الحاسب الآلي | نموذج: | CNCSG3000 |
|---|---|---|---|
| منطقة القطع: | 2 × 6 م | سمك القطع: | 6-120 مم |
| thicness قطع البلازما: | 1-40 مم | مزود الطاقة: | 220-440 فولت |
| نموذج البلازما: | 300 هايبرثيرم | ||
| إبراز |
طاولة البلازما العملاقة الثقيلة,6-120 ملم قطع سمك,CNCSG3000 قطع الصلب |
||
وصف المنتج
آلة قطع بلازما CNC من نوع جسر للخدمة الشاقة للبيع
تصميم شعاع مجوف فولاذي يضمن تبديد حرارة جيد بدون تشوه؛
عملية معالجة التلدين لهيكل اللحام الصندوقي تضمن صلابة وقوة ممتازة؛
محرك مزدوج يعتمد هيكل متماثل.
نقل الحركة
حركة التروس والرف بدون فجوة تضمن تشغيل الماكينة بسلاسة بسرعة عالية؛
علبة التروس: SEW، عزم دوران خرج عالي وضوضاء منخفضة.
1 العلامة التجارية: TAYOR
2 الموديل: CNCSG3000
3 المواصفات
| رقم | الوصف | المواصفات |
| 1 | عرض المسار (مم) | 2000 |
| طول السكة (مم) | 6000 | |
| منطقة القطع الفعالة (مم) | 2000x6000 | |
| محرك | محرك سيرفو AC باناسونيك لمحور Y *2 مجموعة | |
| محرك سيرفو AC باناسونيك لمحور X *1 مجموعة | ||
| أقصى سرعة حركة | 12000 مم/دقيقة | |
| 2 | محطة حركة الشعلة |
إجمالي ثلاث محطات حركة بمجموعتين المحطة 1: شعلة الأكسجين والوقود المحطة 2: حامل شعلة البلازما |
| 3 | شعلة اللهب |
سمك القطع 5-120 مم سرعة القطع: 50-800 متر/دقيقة |
| 4 | عدد شعلات قطع البلازما | شعلة مستقيمة |
| مستشعر ارتفاع شعلة البلازما | THC | |
| 5 | حامل شعلة مضاد للتصادم | TAYOR*1 مجموعة |
| سرعة قطع البلازما | 50-4000 مم/دقيقة | |
| 6 | موديل مصدر البلازما | 300/CoreTM |
| 7 | توصيل T | |
| 8 | برنامج التعشيش | FASTCAM الأسترالي (إصدار احترافي) |
| 9 | PLC | دلتا* 1 مجموعة تايوان |
| المكونات الكهربائية | شنايدر | |
| الكابلات | كابل متوافق مع CE | |
| 10 | طاولة خزان المياه | يصنعها المستخدم |
4 الدقة
| دقة تحديد الموضع | ±0.5 مم/10000 مم |
| قابلية التكرار | ≤±0.1 مم |
| خطأ ضبط السرعة | ≤±5% |
| دقة THC | ≤±0.5 مم |
| خطأ طول الضلع (مم) | ±0.5 مم |
| خطأ العودة إلى نقطة الأساس | ±0.4 مم |
| خطأ نقطة التقاطع | ±0.5 مم |
| خطأ خط مستقيم للأمام والخلف | ±0.2 مم |
5 ظروف العمل
|
مزود الطاقة درجة الحرارة الرطوبة البيئة المحيطة |
الماكينة: 220 فولت±10%؛ 50-60 هرتز (حسب الطلب) نظام البلازما: 3×380 فولت±10%؛ 50-60 هرتز (حسب الطلب) -10 درجة مئوية إلى 50 درجة مئوية <90%، بدون تكثف تهوية جيدة، بدون اهتزازات كبيرة |
| نوع/جودة غاز قطع الأكسجين والوقود |
الأكسجين: 0.5-0.8 ميجا باسكال النقاء: 99.5%؛ التدفق: 1.0 متر مكعب/دقيقة غاز الوقود: بروبان أو أسيتيلين الضغط: 0.05-0.1 ميجا باسكال |
| غازات عملية قطع البلازما |
غاز البلازما: هواء، أكسجين، نيتروجين غاز التدريع: هواء، نيتروجين ضغط غاز الإمداد 6.2 +/- 0.7 بار (90 +/- 10 رطل/بوصة مربعة) |
