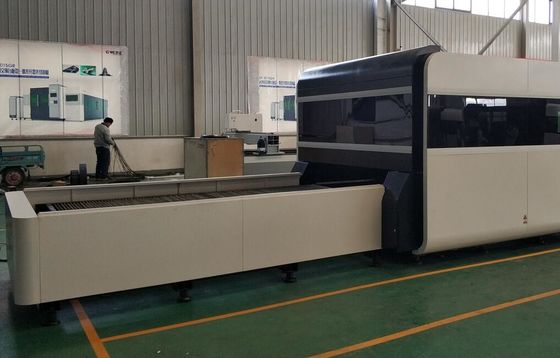

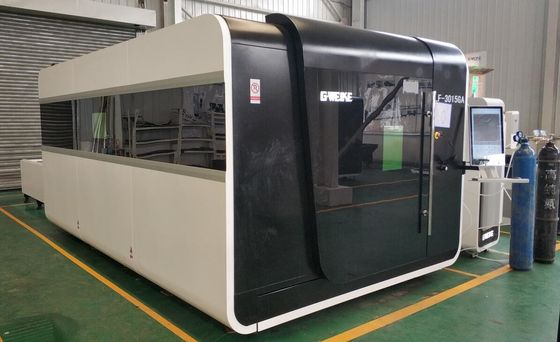

5 * 10 قدم قطع السيارات تبادل 2KW CNC الألياف الليزر كتر
تفاصيل المنتج
| اسم: | آلة قطع ألياف الليزر باستخدام الحاسب الآلي | نموذج: | LF-3015GA |
|---|---|---|---|
| قوة: | 2 كيلو واط | سمك القطع: | 0.5-18 ملم من الصلب الكربوني |
| إبراز |
جيوايكي LF-3015GA ليزر فايبر,طاولة تبديل تلقائي 5x10 قدم,قاطع ليزر CNC بقدرة 2 كيلو واط |
||
وصف المنتج
2 كيلوواط CNC لقطة ليزر الألياف تلقائيا تبادل حاوية القطع 5 × 10 أقدام منطقة القطع
الاسم: آلة قطع الليزر الليزري
الطراز: LF-3015GA
التطبيقات: قطع الصفائح المعدنية
مزايا آلة قطع الليزر الألياف
شعاع ليزر عالي الجودة
نقطة تركيز أصغر، جودة معالجة جيدة، عملية عمل فعالة.
سرعة قطع أسرع: أسرع مرتين من آلة قطع ليزر CO2 بنفس الطاقة.
الاستقرار العالي: ماكس 100000 ساعة حياة الأجزاء الرئيسية.
توفير الطاقة وحماية البيئة ؛ كفاءة تحويل الكهربائية البصرية أعلى بكثير تصل إلى 30٪ و 3 أضعاف أعلى من مولد ليزر ثاني أكسيد الكربون.
استهلاك طاقة أقل بكثير: استهلاك طاقة أقل بنسبة 20-30٪ من طاقة ليزر CO2
تكلفة الصيانة المنخفضة: لا حاجة إلى طاقة الليزر غاز العمل، لا حاجة إلى عاكس.
سهلة الاستخدام إرسال ليزر الألياف البصرية، سهلة ضبط المسار البصري،
حجم صغير من طاقة الليزر، هيكل مضغوط من آلة الماكينة سهلة إلى معالجة مرنة
ميزة الجهاز
الهيكل: الصب الألوميوم
الهيكل الكامل له سمة من القدرة على مقاومة الهزة ممتازة والصلابة، والاستقرار في السرعة العالية والقطع بدقة عالية.
الشعاع العرضي: هيكل مصفح التهابات الشيخوخة، خفيفة الوزن والصلابة الممتازة والأداء الديناميكي.
نظام توزيع الهواء: نظام توزيع الهواء يتبنى التحكم المركزي، تمكن من تبديل نوع الغاز وتدفق الغاز تلقائيًا. أداة الآلة لديها نظام تحكم الهواء المدمج.إذا كان العميل يستخدم الهواء المضغوط كغاز القطع، تحتاج إلى شراء ضاغط الهواء، مجفف ومرشح.
رأس القطع: مع وظيفة التتبع التلقائي ، التركيز اليدوي ، القطع عالي الضغط ، فوهة التبريد الثانوية. إنه أداء مستقر وموثوق به ، سهل الاستخدام.يمكن قطع الجهد العالي والجهد المنخفض، مع ارتفاع نظام التتبع الآلي بدون اتصال.
نظام تتبع ارتفاع القطع التلقائي
جهاز استشعار ارتفاع سعة عالي الأداء بدون اتصال مع ضغط الغاز ≥ 2.5 MPa ، لديه دقة تتبع أعلى واستقرار في عملية قطع صفيحة الفولاذ المقاوم للصدأ ،والتي يمكن قطعها مباشرة بالفيلم البلاستيكي.
تبريد الماء
التبريد الكافي لجميع المكونات الرئيسية يضمن التشغيل الآمن للآلة الكاملة.
برودة المياه هو التلقائي بالكامل التحكم بمصدر الليزر والعمل دون أي تشغيل آخر، حماية السلامة جيدة، أكثر من وظيفة حماية درجة الحرارة، عدم وجود مرحلة،الضغط والماء، تحت الجهد ، وظيفة حماية الإفراط في الحمل. أداء مستقر ، سهل الصيانة ، تتوافق مع متطلبات الليزر والتبريد الخارجي لمسار الضوء.
5 المواصفات التقنية
| الوصف | التاريخ التقني | الملاحظات |
| مساحة القطع ((ملم) | 1500 × 3000 | |
| محور إكس (ملم) | 3000 | |
| محور Y ((ملم) | 1500 | |
| محور Z ((ملم) | 120 | |
| سمك القطع ((ملم) | الصلب الخفيف: 0.5-18 الفولاذ المقاوم للصدأ: 0.5-12 سبيكة الألومنيوم: 0.5-10 | |
| دقة القطع بالليزر ((ملم) | 0.1-0.2 | |
| دقة إعادة تحديد موقع آلة الآلة ((ملم) | ± 0.02 | |
| دقة آلة الآلة ((ملم) | ± 0.03 | |
| سرعة الحركة القصوى ((m/min) | 80 | |
| السرعة المتسارعة (G) | 0.8 | |
| طاقة الليزر (w) | 3000 واط | |
| الطاقة الإجمالية (كيلوواط) | 30 | |
| مقاس الجهاز (LxWxH) | 9245x2834x2180 | |
| الوزن (كجم) | 11000 | |
| طاولة القطع | طاولة الفوليت التبادلية الآلية | |
| غطاء وقائي | غطاء وقائي كامل | |
| وقت الانتهاء من التبادل | خمسون ثانية |
6 قائمة الأجزاء الرئيسية
| لا.. | الاسم | العلامة التجارية | مكان المنشأ | Qty ((مجموعة) |
| 1 | مصدر ليزر الألياف | IPG 3000 واط (YLS-3000) | الولايات المتحدة الأمريكية | 1 |
| 2 | رأس القطع بالليزر | أدوات الركاب | سويسرا | 1 |
| 3 | جسد آلة الماكينة | تايور | الصين | 1 |
| 4 | الشعاع العرضي | تايور | الصين | 1 |
| 5 | طاولة القطع | تايور | الصين | 1 |
| 6 | صندوق العدادات | أوبيكس | تايوان | 1 |
| 7 | أدوات التشغيل و الوقوف على محور X | YYC | تايوان | 1 |
| 8 | أدوات التشغيل و الوقوف على المحور Y | YYC | تايوان | 1 |
| 9 | محور Z عصا المسمار | الـ HIWIN | تايوان | 1 |
| 9 | السكة الحديدية الخطيّة | الـ HIWIN | تايوان | 1 |
| 10 | النظام الهوائي | SMC | اليابان | 1 |
| 11 | آلة تبريد الماء | (تونغفاي) | الصين | 1 |
| 12 | المكونات الكهربائية | (شنايدر) | ألمانيا | 1 |
| 13 | جهاز تحكم CNC ومستشعر الشعلة | كيبكوت | الصين | 1 |
| 14 | محرك خدمة التيار المتردد ومرور | ياسكاوا | اليابان | 1 |
| 15 | برنامج CAD/CAM NESTSOFTWARE | الحشرات | الصين | 1 |
| 16 | خزانة كهربائية | تايور | الصين | 1 |
| 17 | مروحة إستنفاد الدخان | تايور | الصين | 1 |
| 18 | دلو بقايا | تايور | الصين | 1 |
| 19 | 50KVA مستقر الجهد | ديلكس | الصين | 1 |
| 20 | ضاغط الهواء | زيكي | الصين | 1 |
| 21 | مجفف الهواء | زيكي | الصين | 1 |
7 ظروف العمل
| لا، لا، لا | البند | المحتوى | المتطلبات | ملاحظة |
| 1 | إمدادات الطاقة | ثلاثي المراحل | 380 فولت ± 5٪ / 50 هرتز / 60A | |
| 2 | إمدادات الماء | مياه التبريد | المياه المقطرة | |
| 3 | الغاز | O2 ((1MPa) ، N2 ((2.5MPa) | ||
| الهواء | ضغط العمل 1.25MPa | |||
| معدل التدفق 1.3m3/min | ||||
| 4 | ظروف العمل | الحرارة | -5-45 درجة | |
| الرطوبة | أقل من 70% | |||
| المؤسسة | مستوى المجال ولا يوجد اهتزازات قوية محاطة | |||
| 5 | لوحة | غير صلبة | ||
جهاز تحكم CNC
يدعم AI و DXF و PLT و Gerber وغيرها من تنسيقات البيانات الرسومية ، ويقبل رمز G القياسي الدولي الذي تم إنشاؤه بواسطة Mater Cam و Type3 وغيرها من البرامج.
l لإجراء تحسين تلقائي عند فتح / استيراد ملفات DXF وغيرها من الملفات الخارجية، بما في ذلك: لإزالة الخطوط المتكررة، ودمج الخطوط المتصلة،إزالة الرسومات الصغيرة وكذلك التمييز تلقائيًا داخل وخارج يموت وإجراء فرزيمكن تعريف عملية التحسين التلقائية، ويمكن أيضا تنفيذ كل وظيفة أعلاه يدويا.
لدعم وظائف التحرير والإعداد الشائعة ، بما في ذلك: تكبير وتكبير
خارج، الدوران، محاذاة، نسخ، الجمع، السلاسة والاتصال وهلم جرا.
لاستخدام أسهل طريقة لتحديد الرأس، تعويضات فتحات، اتصال ميكرو، جسر
التوصيل، القطع الزائد، فجوة الختم الرصاص وهلم جرا.
لتمييز القطع الغامضة وقطع يانغ، تحديد اتجاه
تعويض وفقا لقطع غامضة وقطع يانغ، وتحقق من LED.
لدعم تقسيم المنحنى والاتصال، ناعمة المنحنى، النص إلى المنحنى، المكون
التكامل والانفجار.
مع وظائف فرز تلقائي مرنة وفرز يدوي، لدعم وظيفة إلى
تحديد ترتيب المعالجة من خلال المجموعة.
مع إمكانيات تصفح خاصة من ترتيب المعالجة، للتحقق من ترتيب المعالجة في
طريقة أكثر تفاعلية من تقليد.
لدعم ثقب البولي والثقب التدريجي، والثقب المسبق.
إعدادات طاقة ليزر منفصلة، وتردد، شكل ليزر، ونوع الغاز، وضغط الهواء، و
بعد الارتفاع لعملية الختان وعملية القطع.
لدعم تحكم السرعة والقدرة ووضع سرعة قيادة منفصلة.
مع وظائف مكتبة المواد قوية، للحفاظ على جميع معايير المعالجة بحيث يمكن
تم توفيرها مرة أخرى لنفس المادة.
مع ذاكرة نقطة انقطاع المعالجة ، لتتبع نقطة الانقطاع إلى الأمام والخلف ؛
معالجة بعض الرسومات.
لتكون قادرة على وضعها في أي نقطة في عملية التوقف أو التوقف المؤقت؛ لبدء
المعالجة من أي مكان
نفس مجموعة البرمجيات تدعم قطع الأنابيب المستديرة وقطع الطائرة
البرمجة هي نفسها تماما؛ لدعم قطع الخط المتقاطع.
لدعم Covercut ، حافة البحث التلقائي ، بدء القطع ورفع القطع1.
مع قدرة توسيع قوية، بقدر 15 PLC عملية تحرير وأكثر من 30
عملية قابلة للبرمجة
مدخل ومخرج قابل للبرمجة، مدخل إنذار قابل للبرمجة2
لدعم التحكم عن بعد في النظام من خلال مربع تعليم لاسلكي وإيثيرنت3.
