تفاصيل المنتج:
|

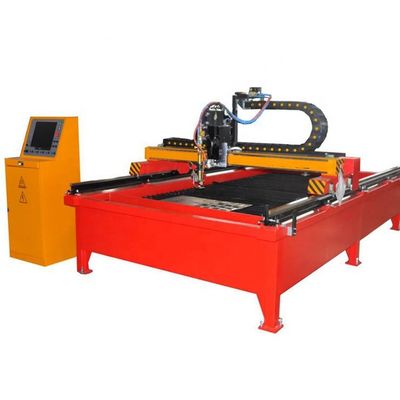

| اسم: | 1500 * 3000mm Cnc قطع البلازما | نوع: | نوع الجدول |
|---|---|---|---|
| نموذج: | CNCTG-3015 | certification: | CE |
| إبراز: | قاطع بلازما طاولة CNCTG-3015,محرك مزدوج 1500x3000 مم,قطع طاولة دقيق |
||
المواصفات التقنية
1 النموذج: CNCTG1530 آلة قطع بلازما من نوع الطاولة
2 المكونات الأساسية
|
المكونات الميكانيكية |
نوع السكك الحديدية الطولية | 24 كيلوغراماً |
| مصباح قطع البلازما | مجموعة واحدة ((() | |
| مراقب ارتفاع مصباح البلازما | مجموعة واحدة | |
| جهاز مكافحة الاصطدام لمشعّل البلازما | مجموعة واحدة | |
| نموذج القيادة | محرك مزدوج | |
| نوع إمدادات الغاز والأنابيب | الحافلة | |
|
المكونات الإلكترونية |
جهاز تحكم CNC | LKNC-3200 |
| جهاز مكافحة الاصطدام لمشعّل البلازما | مجموعة واحدة | |
| PLC | دلتا (تايوان، الصين العلامة التجارية) | |
| المكونات الكهربائية | شنايدر (العلامة التجارية الفرنسية) | |
| نظام المحركات الخدمية المتغيرة | باناسونيك (العلامة التجارية اليابانية) | |
| صندوق التروس | NEUGART ((العلامة التجارية الألمانية) | |
| البرامج وبرمجيات العش | فاستكام ((العلامة التجارية الأسترالية) | |
| مصدر البلازما | 105 | |
| الآلات المساعدة حسب المشتري | مستقر الجهد | سوف نقدم تفاصيل المتطلبات |
| ضاغط الهواء | ||
| فاصل النفط والماء |
3 المواصفات الرئيسية
|
المعيار الأساسي |
عرض القطع الفعال | 1500 ملم |
| الطول الفعلي للقطع | 3000 ملم | |
| سمك قطع البلازما | 1-16 ملم | |
| سرعة قطع البلازما | 50-9000 ملم/دقيقة | |
| مسافة رفع مشعل القطع | 80 ملم | |
| سرعة تشغيل العاطلة | 0-12000 ملم/دقيقة | |
| خطأ في ضبط السرعة | ≤ ± 5% | |
| دقة جهاز تحكم ارتفاع الشعلة | ≤±1.0 ملم | |
| دقة الخط الطولى | ±0.2 ملم/10 م | |
|
اختبار الدقة |
دقة آلة كاملة (بموجب الرسمة اليمنى) طول الجانب (أربعة جوانب) 1000 ملم × 1000 ملم سرعة التوصيل، 500-800 مم/دقيقة |
أ ب C D |
| طول الجانب | ±0.5 ملم | |
| خطأ قطري. | ±0.5 ملم | |
| خطأ إرجاع نقطة القاعدة | ±0.2 ملم | |
| خطأ نقطة التقاطع | ±0.5 ملم | |
| خطأ التخطيط للأمام والخلف | ±0.2 ملم | |
| مصدر طاقة بلازما | 105 | |
| جزء البلازما | دورة العمل | 100% |
| الحد الأقصى لتيار الإخراج | 100A | |
| طاقة مصدر البلازما | 20 كيلوواط | |
| وزن الجهاز | 3.2 طن | |
| معايير أخرى | السرعة المتسارعة | ≥ 0.6 م/ثانية2 |
| الضوضاء | ≤80 ديسيبل |
4 متطلبات العمل:
|
متطلبات أساسية |
تشغيل الكهرباء |
3 مراحل × 380 فولت ± 10%/50 هرتز 1 مرحلة × 220 فولت ± 10% / 50 هرتز |
| درجة حرارة البيئة | -10 °C إلى 50 °C | |
| الرطوبة النسبية | < 90% لا توتر | |
| المناطق المحيطة | تنفسي | |
|
متطلبات قطع البلازما |
الهواء المضغوط |
جاف، خال من الزيت التدفق: 400 scfh الضغط: 8 بار |
