آلة قطع البلازما CNC
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Hyzont |
| إصدار الشهادات | CE |
| رقم الموديل | CNCXG-800 |

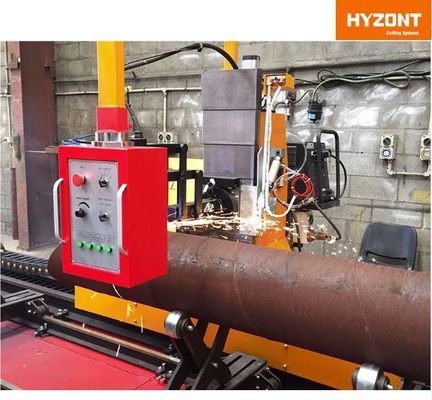

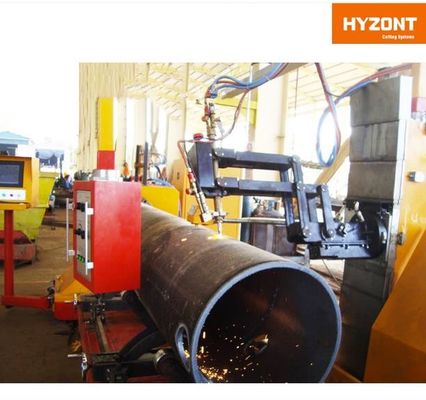

قطر 30-1600 مم 5 محاور البلازما ووقود غاز الأكسجين باستخدام الحاسب الآلي آلة قطع المواسير
استخدام الوقود / الغاز / اللهب للبلازما والأوكسي لأنابيب القطع والتأقلم ، في كل من الأنابيب المستديرة والأنابيب المربعة / المستطيلة ، مع نطاق قطر القطع 30-1600 مم ، الطول 12000 مم ، أقصى سمك يمكن أن يصل إلى 80 مم.
1.وصف الجهاز
آلة قطع الأنبوب CNC

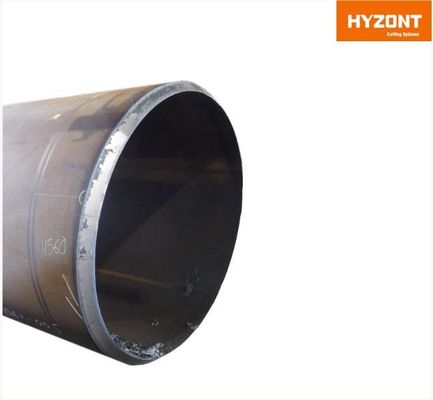

شأوكسي-قطع الوقود والبلازما والشطف
شالحد الأقصى لقطر أنبوب القطع 1600 مم
شقطع ثلاثي الأبعاد
شلوحة شاشة تعمل باللمس ، إدخال بيانات مريح وسريع ، سهل الاستخدام والتعلم
شحفظ بيانات القطع في أي وقت ، قادرة على إنشاء قاعدة بيانات تقنية من قبل المستخدم
شمتوافق مع برنامج تصميم الهيكل الصلب ، وتوسيع وظيفة الماكينة
استخدام أداء المعدات
إن آلة قطع الأنابيب باستخدام الحاسب الآلي من سلسلة CNCXG هي عبارة عن معدات مصممة خصيصًا للقطع الأوتوماتيكي ثلاثي الأبعاد لأنابيب الصلب.
بعد إدخال البيانات الأساسية أو توجيه ملفات التنسيق المناسبة ، فإنه قادر على المعالجة التلقائية لأقسام الفتحات ، والتشكيلات ، والحفر ، ومتعددة الفروع ، وأقسام الروبيان.
يستخدم على نطاق واسع في الهياكل الفولاذية ، وبناء السفن ، وبناء الجسور والأبراج الفولاذية ، وأنابيب البتروكيماويات وصناعة أوعية الضغط.
العناصر الاختيارية:
• 5 فكوك ظرف متحدة المركز
• أسطوانة التدوير (يمكن أن يصل قطر أنبوب القطع إلى 2500 مم)
• برنامج Fastpipe / fastframe
• فك كهربائي
• قوس تعديل كهربائي
• الاستشعار الكهروضوئية
2.معلمات التكنولوجيا:
| معلومات تقنية | ||||||
| نموذج | CNCXG300 | CNCXG600 | CNCXG800 | CNCXG1250 | CNCXG1400 | CNCXG1600 |
| قطر أنبوب القطع (مم) | Φ40-300 | Φ60-630 | Φ60-800 | Φ100-1250 | Φ200-1400 | Φ200-1600 |
| طول الأنبوب (مم) | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 |
| سرعة القطع (مم / دقيقة) | اللهب: 50-750 بلازما: 50-5800 | |||||
| سمك القطع (مم) | اللهب: 5-60 مم بلازما: 1-50 مم | |||||
| زاوية ميل البلازما القصوى | ± 45 درجة | |||||
| زاوية ميل اللهب القصوى | ± 60 درجة | |||||
| المكونات الأساسية | ||||||
| تشاك الأنابيب | 3 فكوك تشاك متحدة المركز | |||||
| وضع القطع | اللهب والبلازما | |||||
| عدد محاور التحكم | 2-6 | |||||
| محرك القيادة | باناسونيك / ياسكاوا | |||||
| قوة البلازما المتوفرة | ، Kjellberg ، الديناميات الحرارية ، ESAB | |||||
| بيانات أخرى | ||||||
| لغة العملية | اللغة الإنجليزية أو الصينية | |||||
| جهد الطاقة | 3 × 380V ± 10٪ 50Hz / حسب الظروف المحلية للمستخدم | |||||
يمكن تخصيص الجهاز أعلاه
