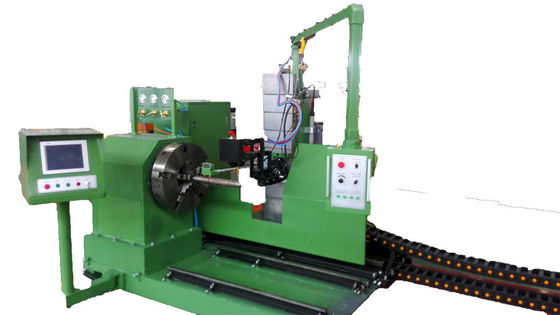

آلة قطع الأنبوب الفولاذي مع جهاز التحكم CNC ومصدر البلازما آلة قطع الأنابيب عالية الدقة
تفاصيل المنتج
| اسم: | 220V البلازما آلة التصنيع باستخدام الحاسب الآلي | نموذج: | CNCXG-800 |
|---|---|---|---|
| سرعة: | 10000 مم / دقيقة | ماركة: | هيزونت |
| إبراز |
تحكم CNC قطع البلازما,CNCXG-800 أنابيب عالية الدقة,آلة تحديد ملامح أنابيب الصلب |
||
وصف المنتج
آلة قطع أنابيب CNC ذات 5 محاور للبلازما ووقود الأكسجين لقطع الأنابيب بقطر 30-1600 مم
استخدام البلازما ووقود الأكسجين/الغاز/اللهب لقطع وتشكيل الأنابيب، سواء كانت أنابيب دائرية أو مربعة/مستطيلة، بنطاق قطر قطع 30-1600 مم، وطول 12000 مم، ويمكن أن يصل الحد الأقصى للسماكة إلى 80 مم.
1. وصف الماكينة
آلة قطع أنابيب CNC
وقود الأكسجين-قطع وتدبيش بالبلازما والوقود/الغاز/اللهب
الحد الأقصى لقطر الأنبوب المراد قطعه 1600 مم
قطع ثلاثي الأبعاد
لوحة شاشة تعمل باللمس، إدخال بيانات مريح وسريع، سهل الاستخدام والتعلم
حفظ بيانات القطع في أي وقت، والقدرة على إنشاء قاعدة بيانات فنية بواسطة المستخدم
متوافق مع برامج تصميم الهياكل الفولاذية، وتوسيع وظائف الماكينة
استخدام أداء المعدات
تعتبر آلة قطع الأنابيب CNC من سلسلة CNCXG معدات مصممة خصيصًا للقطع الآلي ثلاثي الأبعاد للأنابيب الفولاذية.
بعد إدخال البيانات الأساسية أو استيراد ملفات بالتنسيق المناسب، تكون قادرة على معالجة الثقوب، والتدبيش، والتجويف، والأقسام المتعددة الفروع والجمبري تلقائيًا.
تستخدم على نطاق واسع في الهياكل الفولاذية، وبناء السفن، وبناء الجسور والأبراج الفولاذية، وأنابيب البتروكيماويات وصناعة أوعية الضغط.
عناصر اختيارية:
ظرف تركيز ذات 5 فكوك
بكرات دوران (يمكن أن يصل قطر الأنبوب المراد قطعه إلى 2500 مم)
برنامج Fastpipe/fastframe
فكوك كهربائية
قوس ضبط كهربائي
مستشعر كهروضوئي
2. معلمات التكنولوجيا:
| البيانات الفنية | ||||||
| الموديل | CNCXG300 | CNCXG600 | CNCXG800 | CNCXG1250 | CNCXG1400 | CNCXG1600 |
| قطر الأنبوب المراد قطعه (مم) | 40-300 | 60-630 | 60-800 | 100-1250 | 200-1400 | 200-1600 |
| طول الأنبوب (مم) | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 |
| سرعة القطع (مم/دقيقة) | اللهب: 50-750 البلازما: 50-5800 | |||||
| سمك القطع (مم) | اللهب: 5-60 مم البلازما: 1-50 مم | |||||
| زاوية تدبيش البلازما القصوى | ±45 درجة | |||||
| زاوية تدبيش اللهب القصوى | ±60 درجة | |||||
| المكونات الأساسية | ||||||
| ظرف الأنبوب | ظرف تركيز ذات 3 فكوك | |||||
| وضع القطع | اللهب والبلازما | |||||
| عدد محاور التحكم | 2-6 | |||||
| محرك القيادة | باناسونيك/ياسكاوا | |||||
| قوة البلازما المتاحة | كييلبرج، ثيرمال دايناميكس، إيساب | |||||
| بيانات أخرى | ||||||
| لغة التشغيل | الإنجليزية أو الصينية | |||||
| جهد الطاقة | 3 × 380 فولت ± 10% 50 هرتز / حسب ظروف المستخدم المحلية | |||||
