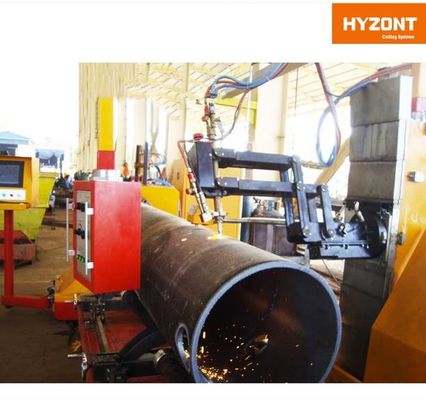

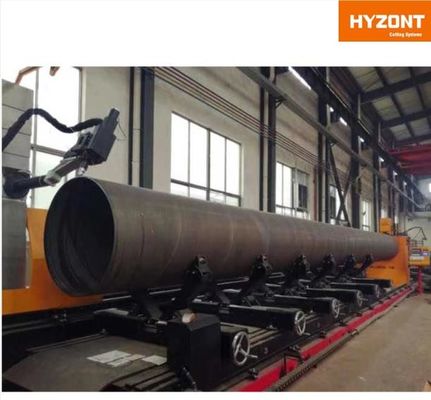

آلة قطع الأنابيب بالبلازما باستخدام الحاسب الآلي المائل مع لوحة شاشة تعمل باللمس
تفاصيل المنتج
| اسم: | 220V البلازما آلة التصنيع باستخدام الحاسب الآلي | نموذج: | CNCXG-800 |
|---|---|---|---|
| سرعة: | 10000 مم / دقيقة | ماركة: | هيزونت |
| إبراز |
شطف أنابيب البلازما CNC,لوحة تحكم بشاشة تعمل باللمس,آلة شطف الأنابيب CNCXG-800 |
||
وصف المنتج
آلة قطع أنابيب CNC بخمسة محاور للبلازما ووقود الأكسجين لقطع الأنابيب بقطر 30-1600 مم
استخدام البلازما ووقود الأكسجين/الغاز/اللهب لقطع وتشكيل الأنابيب، سواء الأنابيب الدائرية أو المربعة/المستطيلة، مع نطاق قطر القطع 30-1600 مم، وطول 12000 مم، ويمكن أن يصل الحد الأقصى للسماكة إلى 80 مم.
1. وصف الآلة
آلة قطع أنابيب CNC
u وقود الأكسجين-قطع وتجهيز بالبلازما
u الحد الأقصى لقطر الأنبوب المراد قطعه 1600 مم
u قطع ثلاثي الأبعاد
u لوحة شاشة تعمل باللمس، إدخال بيانات مريح وسريع، سهل الاستخدام والتعلم
u حفظ بيانات القطع في أي وقت، والقدرة على إنشاء قاعدة بيانات فنية للمستخدم
u متوافق مع برامج تصميم الهياكل الفولاذية، وتوسيع وظائف الآلة
استخدام أداء المعدات
آلة قطع الأنابيب CNC من سلسلة CNCXG هي معدات مصممة خصيصًا للقطع الآلي ثلاثي الأبعاد للأنابيب الفولاذية.
بعد إدخال البيانات الأساسية أو استيراد ملفات بالتنسيق المناسب، تكون قادرة على معالجة الثقوب، والتجهيز، والأخاديد، والأفرع المتعددة، والمقاطع الشبيهة بالجمبري تلقائيًا.
تستخدم على نطاق واسع في الهياكل الفولاذية، وبناء السفن، وبناء الجسور والأبراج الفولاذية، وأنابيب البتروكيماويات، وصناعة أوعية الضغط.
عناصر اختيارية:
• ظرف تركيزي ذو 5 فكوك
• بكرة دوارة (يمكن أن يصل قطر الأنبوب المراد قطعه إلى 2500 مم)
• برنامج Fastpipe/fastframe
• فك كهربائي
• دعامة ضبط كهربائية
• مستشعر كهروضوئي
2. معلمات التكنولوجيا:
| البيانات الفنية | ||||||
| الموديل | CNCXG300 | CNCXG600 | CNCXG800 | CNCXG1250 | CNCXG1400 | CNCXG1600 |
| قطر الأنبوب المراد قطعه (مم) | 40-300 | 60-630 | 60-800 | 100-1250 | 200-1400 | 200-1600 |
| طول الأنبوب (مم) | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 |
| سرعة القطع (مم/دقيقة) | لهب: 50-750 بلازما: 50-5800 | |||||
| سمك القطع (مم) | لهب: 5-60 مم بلازما: 1-50 مم | |||||
| زاوية تجهيز البلازما القصوى | ±45 درجة | |||||
| زاوية تجهيز اللهب القصوى | ±60 درجة | |||||
| المكونات الأساسية | ||||||
| ظرف الأنبوب | ظرف تركيزي ذو 3 فكوك | |||||
| وضع القطع | لهب وبلازما | |||||
| عدد محاور التحكم | 2-6 | |||||
| محرك القيادة | باناسونيك/ياسكاوا | |||||
| قوة البلازما المتاحة | ، Kjellberg، Thermal Dynamics، ESAB | |||||
| بيانات أخرى | ||||||
| لغة التشغيل | الإنجليزية أو الصينية | |||||
| جهد الطاقة | 3 × 380 فولت ± 10٪ 50 هرتز / حسب ظروف المستخدم المحلية | |||||
