MAG آلة لحام تلقائية لصناعة الغلاية MIG أنبوب إلى أوراق أنبوب آلة لحام تلقائية

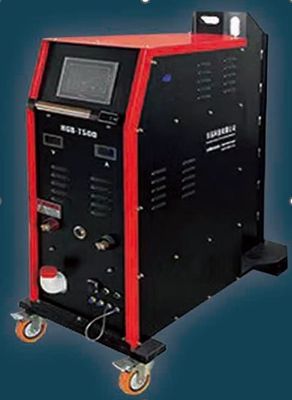

1اسم المعدات: آلة لحام أوتوماتيكية لصفائح الأنابيب MAG
2النموذج: HGB-T500

3الحالة التقنية

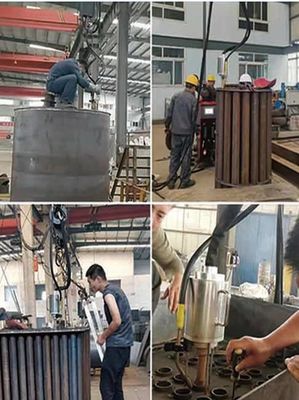

تستخدم آلة لحام الأنبوب الأوتوماتيكية MAG لصناعة الغلايات.تستخدم هذه الآلة لحام لحام المفاصل المشتركة من البنك الحمل والقشرة الطبل في وضع مسطح لحام، من خلال اعتماد لحام MAG للمواد من الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، الخ.
3.2 خصائص المعدات
1) يتم الانتهاء من عملية اللحام تلقائيًا بكفاءة عالية.
2) اعتماد هيكل حلقة التجميع ، الأسلاك المتكاملة ، الهواء المضغوط ومسارات غاز اللحام لتحقيق رأس دوران غير محدود.
3) مجهزة بمصدر طاقة نبض لتحقيق خيط لحام الاختراق العميق مع رش صغير.
4) يتبنى شاشة اللمس الملونة ، والتي يمكن أن تدرك واجهة الإنسان والكمبيوتر.
5) تمكين العودة التلقائية إلى الموقف المحدد لتدوير الشعلة. يتم معالجة زاوية معينة من لحام الحلقة على كل دائرة لحام.لا يحدث ترابط الكابلات إلى الإجراءات أثناء اللحام المستمر.
6)بعد التشغيل بالشفرة الهوائية، لا توجد حاجة إلى الاحتفاظ باليد أثناء اللحام. يمكن لمشغل واحد تشغيل عدة آلات لحام معًا.
7) إنها صغيرة الحجم وسهلة التشغيل وسهلة الصيانة.
3.3 المعلمات التقنية
3.3.1 ظروف العمل
3.3.1.1 غلاف المرجل
مادة الأنابيب: فولاذ الكربون. إزالة الصدأ والزيت من سطح القطعة العاملة (20 ملم حول طبقة اللحام)
3.3.1.2 الأنبوب

1) مادة الأنبوب: فولاذ الكربون
2) القطر الخارجي للأنبوب: 32-108 ملم
3)سمك الأنبوب: 2-6 ملم
4) البويضات الأنبوب، Dmax-Dmin≤0.5 ملم
5) نطاق إزالة الزيت وإزالة الزيت من نهاية الأنابيب: 20 ملم

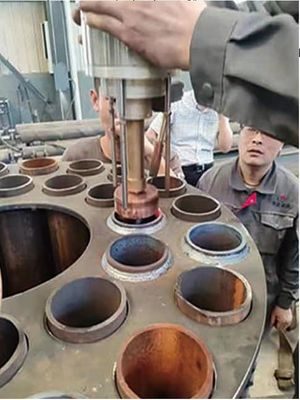

3.3.1.3 تجميع الأنابيب
1)العمودية بين مركز الأنابيب و ورقة الأنابيب ≤3°
2) ارتفاع الأنبوبات الممتد قبل اللحام: 9-12 ملم ، سطح نهاية الأنبوب سلس دون حفرة ؛ مسافة جسر الأنبوب: d≥19 ملم
3.3.1.4 فجوة ثقب الأنبوب إلى ثقب ورقة الأنبوب: ≤1 ملم
