تفاصيل المنتج:
|
| نوع الآلة: | آلة قطع البلازما والوقود الأكسجين باستخدام الحاسب الآلي من النوع العملاقة | نموذج: | HZSG5000 |
|---|---|---|---|
| منطقة القطع الفعالة: | 4200x12500 ملم | تحكم CNC: | اتصال إيدج |
| مصدر طاقة البلازما: | ماكسبرو200 | سماكة القطع بالبلازما: | الفولاذ الطري الخالي من الخبث 20 مم؛ بيرس 25 ملم؛ قطع 45 ملم |
| سمك قطع الوقود أوكسي: | 6-120 ملم | سرعة القطع بالبلازما: | 50-5000 مم/دقيقة |
| سرعة قطع وقود أوكسي: | 0-800 مم/دقيقة | سرعة الجري الخاملة: | 0-12000 مم/دقيقة |
| طول السكك الحديدية الطولية: | 14500 ملم | الملعب الرف: | CP6، درجة الدقة 7 |
| نموذج القيادة: | محرك ثنائي الجانب | محرك سيرفو: | باناسونيك A5 سيرفو التيار المتردد |
| صندوق التروس: | ألمانيا خياطة علبة التروس | التحكم في الارتفاع: | قوس الجهد THC + وحدة تحكم السعة |
| برنامج التعشيش: | فاست كام برو | بلك: | دلتا |
| المكونات الكهربائية: | شنايدر | طاقة الإدخال: | مصدر بلازما 5 كيلو وات، 50 كيلو فولت أمبير |
| جهد الإمداد: | 3x380 فولت / 220 فولت 50 هرتز | مسافة رفع الشعلة: | 200 ملم |
| دقة ارتفاع الشعلة: | +/- 1.0 ملم | دقة تحديد المواقع: | +/-0.2 مم/10 م |
| مواد القطع: | الفولاذ الطري، الفولاذ المقاوم للصدأ، الألومنيوم | عرض القطع الفعال: | 4200mm |
| طول القطع الفعال: | 12500 ملم | ||
| إبراز: | طاولة القطع ذات الشكل الكبير 4200x12500mm,تحكم الحرارة العالية EDGE Connect CNC,برنامج التعشيش التلقائي FastCAM Pro |
||

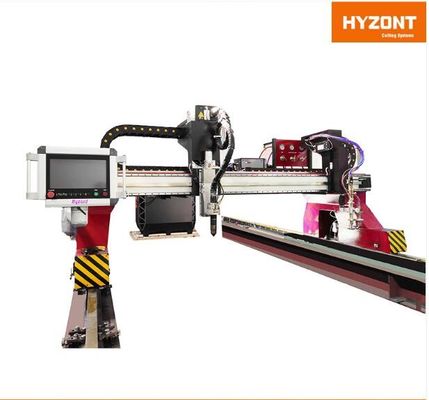

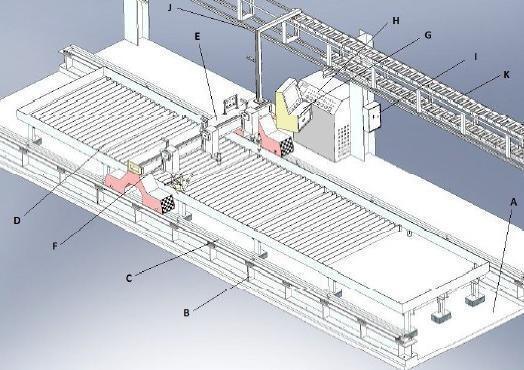

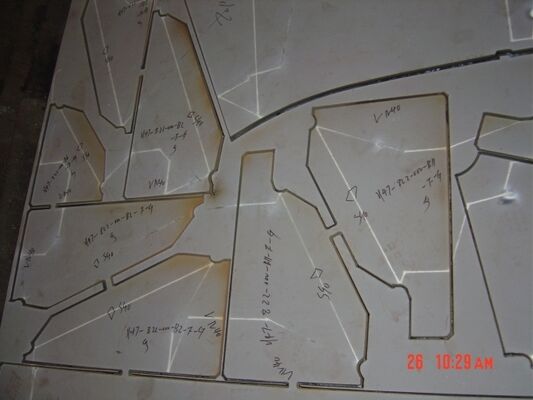

الـHZSG5000هي آلة قطع بلازما ووقود أكسي من نوع البورتري للخدمات الثقيلة المصممة لصناعة الهياكل الصلبة وبناء سفن الضغط وأرصفة السفن.يجمع بين مصدر بلازما MAXPRO200، جهاز تحكم CNC EDGE Connect ومحطة اللهب الوقود الأوكسي على بوابة صلبة واحدة ، ويقطع الصلب الخفيف والصلب المقاوم للصدأ والألومنيوم من صفيحة رقيقة تصل إلى 120 مم.
| المعلم | القيمة |
|---|---|
| نوع الجهاز | آلة قطع بلازما ووقود أكسيد الكمبيوتر |
| جهاز تحكم CNC | EDGE Connect (Phoenix v10 ، EtherCAT ، وحدة التحكم الناعمة للمشغل) |
| مصدر طاقة بلازما | ماكس بروبرو200 |
| سمك قطع البلازما | الفولاذ الخفيف الخالي من الغبار 20 مم (3/4 "); ثقب 25 مم من الفولاذ الخفيف / 25 مم من الفولاذ المقاوم للصدأ; قطع 45 مم من الفولاذ الخفيف / 45 مم من الفولاذ المقاوم للصدأ |
| سرعة قطع البلازما | 50-5000 ملم/دقيقة |
| سمك قطع الوقود الأكسيد | 6-120 ملم |
| سرعة قطع وقود الأكسجين | 0-800 ملم/دقيقة |
| مسافة رفع الشعلة | 200 ملم |
| سرعة تشغيل العاطلة | 0-12000 ملم/دقيقة |
| خطأ في ضبط السرعة | ≤ ± 5% |
| دقة جهاز تحكم ارتفاع الشعلة | ≤±1.0 ملم |
| دقة الخط الطولى | ±0.2 ملم / 10 م |
| دقة طول الجانب | ± 0.5 ملم (1000 × 1000 ملم) |
| خطأ قطري | ±0.5 ملم |
| خطأ إرجاع نقطة القاعدة | ±0.2 ملم |
| خطأ نقطة التقاطع | ±0.5 ملم |
| مكون | المواصفات |
|---|---|

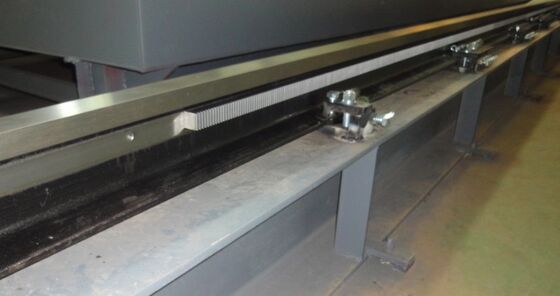

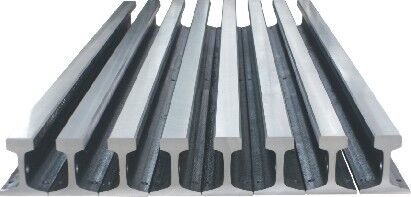

| السكك الحديدية الطولية | السكة الحديدية الثقيلة مع الرف والعجلات، المواد U71Mn، سعة الحمل ≥10T/m، قوة الشد ≥883 MPa |
| السكك الحديدية الأفقية | قاطرة المسامير الكروية، نقل الشعلة عن طريق الحزام الصلب |
| الرف | درجة الدقة 7 ، الطول CP6 ، دقة التصنيع 0.02 ملم |
| نموذج القيادة | محرك مزدوج الجانب |

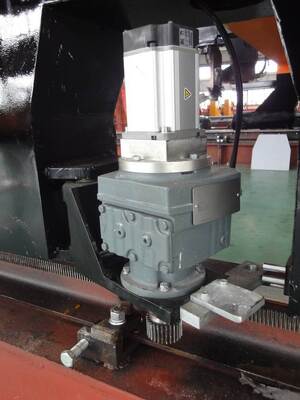

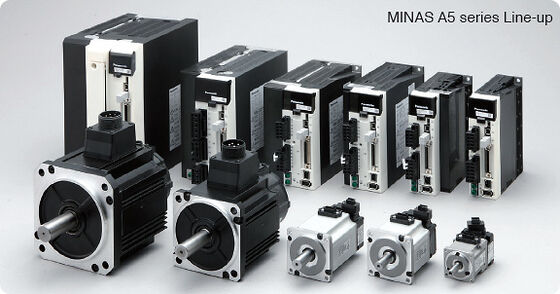

| محركات الخدمة | أجهزة خدمة التيار المتردد Panasonic A5 (20 بت / rev ، 1.04 مليون نبضة ، استجابة 2.0 كيلو هرتز ، IP67 ، عزم دوران التشغيل المنخفض) |
| صندوق التروس | ألمانيا SEW علبة التروس، عالية الدوران، ضوضاء منخفضة |

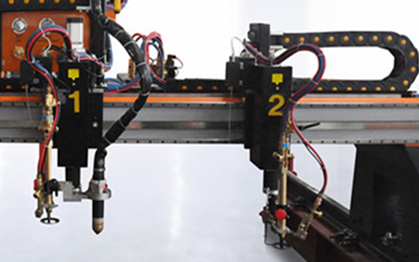

| حامل الشعلة للقطع | مجموعتان |
| مصباح بلازما | حرارة عالية MAXPRO200 ×1 ، مع جهاز مضاد للاصطدام |
| مصابيح الوقود الأكسجينية | مجموعتين، إشعال تلقائي ×2 |
| أجهزة تحكم الارتفاع | البلازما القوس الجهد THC ×1، مراقب ارتفاع الشعلة سعة ×2 |
| مشعل العلامة | مصباح علامة مسحوق الزنك × 1 |
| PLC / الكهرباء | دلتا PLC، المكونات الكهربائية شنايدر |

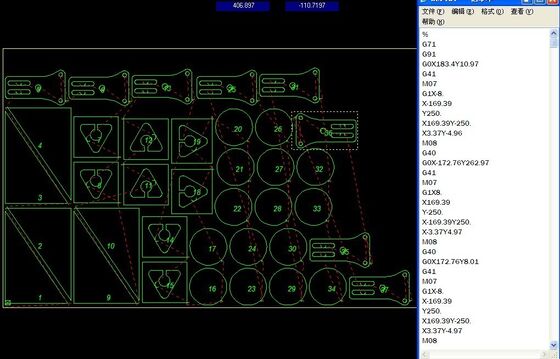

| برنامج التعشيش | FastCAM Pro (أستراليا) ، استيراد DXF، التجميع التلقائي، مخرج NC |
| إمدادات الكابلات/الأنابيب | الحافلة |
| البند | القيمة |
|---|---|
| تشغيل الكهرباء | 3 × 380V ± 10% / 50Hz ، 220V ± 10% / 50Hz |
| طاقة الدخول | 5 كيلوواط |
| طاقة مصدر البلازما | 50 كيلوواط |
| خفض ضغط الأكسجين | 0.5-0.8 مبا |
| ضغط الأكسجين قبل التسخين | 0.4-0.6 مبا |
| ضغط الغاز | 0.05-0.1 مبا |
| نوع الغاز | البروبان / الأسيتيلين / الغاز المسال |
| درجة حرارة البيئة | 0-50 درجة مئوية |
| الرطوبة النسبية | < 90% لا توتر |
| البند | القيمة |
|---|---|
| مساحة قطع فعالة | 4200x12500ملم |
| عرض القطع الفعال | 4200 ملم |
| الطول الفعلي للقطع | 12500 ملم |
| طول القطار الطولى | 14500ملم |
| طول السكة الحديدية الأفقية | 5000 ملم |
جسد الآلة هو هيكل لحام من نوع الصندوق معالج بواسطة أجهزة CNC والآلات المطحنة CNC ، ثم يتم تقويمها وطلاءها في كابينة الرذاذ.القيادة المزدوجة تعتمد بنية متماثلة لصلابة وحدة ممتازة، مما يوفر حياة خدمة طويلة بدقة عالية جداً. يتم نقل سفر الشعلة الأفقي عن طريق حزام فولاذي للحركة السلسة منخفضة الضوضاء.
برنامج EDGE Connect مع برنامج Phoenix v10 يوفر إعداد CutPro Wizard، وحدة تحكم برنامج على الشاشة،لوحات مراقبة عملية قابلة للتكوين والاتصالات المتكاملة مع التحكم في ارتفاع البلازما والشعلة لجودة قطع الخبراء. يقوم برنامج FastCAM Pro nesting باستيراد ملفات DXF ، ويقوم بتنظيف CAD ، والتنسيق التفاعلي والتلقائي ، والقطع والجسر المشترك ، ويخرج رمز NC لمراقبين مختلفين.
| البند | القيمة |
|---|---|
| السعر | 55800 دولار أمريكي في شنغهاي |
| وقت الإنتاج | 50 يوماً بعد استلام الدفع المبدئي |
| شروط الدفع | 100٪ L / C عند الرؤية |
| الحزمة | 5300 × 2300 × 1890 مم / 3650 كجم |
| التثبيت والتدريب | فني واحد حوالي 10 أيام، 200 دولار أمريكي يومياً |
| الصلاحية | 30 يوما |
ملاحظة: بالنسبة لآلات قطع من نوع البورتري، لا يشمل هذا الاقتراح أساس تركيب السكة الحديدية، طاولة القطع ومعلق السكة الحديدية.يتم تقديم مجموعات كاملة من رسومات التثبيت للمشتري عند استلام الدفع المبدئي.
