تفاصيل المنتج:
|
| نوع الآلة: | آلة قطع البلازما ذات 5 محاور CNC للأنابيب المستديرة | نموذج: | CNCXG1200-V |
|---|---|---|---|
| قطر الأنبوب (OD): | 500-1050 ملم | طول الأنبوب: | 12000 ملم |
| وضع القطع: | قطع البلازما | سماكة القطع بالبلازما: | 1-25 مم (قطع الشطب 22 مم) |
| مصدر طاقة البلازما: | مصدر بلازما عالي الطاقة 12000 واط | مصباح قطع البلازما: | شعلة قطع البلازما ثلاثية الأبعاد |
| مستشعر الارتفاع: | مستشعر الارتفاع الكهروضوئي، استجابة 0.1 ثانية | نظام التحكم: | نظام التحكم CNC من نوع الناقل (ناقل مجال Ethernet الصناعي) |
| نظام التشغيل: | نظام تشغيل التحكم الصناعي | عرض: | شاشة لمس 19 بوصة مقاومة للانفجار |
| برمجة: | برنامج التحكم بالإصدار الإنجليزي | الحافلة الميدانية: | حافلة مجال إيثرنت الصناعية |
| رقم المحور: | أكثر من 6 | وحدات الإدخال/الإخراج: | وحدات الإدخال/الإخراج للحافلة |
| هامشي: | USB x4، RS232/485، إيثرنت | تشاك الأنابيب: | ظرف متحد المركز يدوي بثلاثة فكوك مع رفع/أسفل تلقائي |
| أقصى قدرة تحميل: | 6000 كجم | سرعة دوران الأنابيب: | 0-10000 مم / دقيقة |
| خطأ متحرك: | 0.2 مم / 1000 مم | الوزن الصافي: | 5000 كجم |
| محرك سيرفو: | مضاعفات التيار المتردد عالية الدقة | صندوق التروس: | علبة تروس دقيقة مستوردة |
| مبرد الماء: | جهاز تبريد المياه الصناعي | ||
| إبراز: | قطع الأنابيب بالبلازما ذات 5 محاور,مصدر طاقة بلازما بقدرة 12000 واط,سعة قطر الأنبوب 500-1050 مم |
||

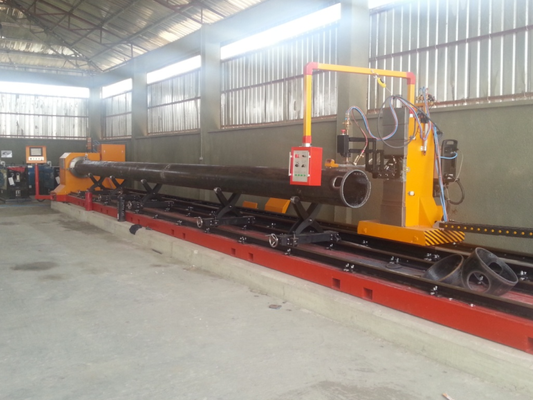

هذه آلة قطع البلازما للفولاذ الدائري هي نظام CNC ذو 5 محاور مصمم لقطع الأنابيب الدائرية في قطرها من 500mm إلى 1050mm وأطوال تصل إلى 12000mm.مع مصدر بلازما عالي الطاقة 12000 واط، مصباح قطع 3D البلازما و جهاز استشعار الطول الضوئي ، يقوم بقطع مستقيم و منحني ، و قطع الثقوب ، و مفصل T ، و متعدد الفروع و المرفق (مفصل الجمبري) على الفولاذ الكربوني ،أنابيب من الفولاذ المقاوم للصدأ وغيرها من الأنابيب المعدنية، قطع 1-25mm سمك الجدار.
| المعلم | القيمة |
|---|---|
| نوع الجهاز | آلة قطع البلازما ذات المحاور الخمسة لـ CNC للأنابيب المستديرة |
| قطر الأنابيب (OD) | 500-1050ملم |
| طول الأنابيب (طول حلبة الشعلة) | 12000ملم |
| وضع القطع | قطع البلازما |
| سمك قطع البلازما | 1-25 ملم (قطع الشامفر 22 ملم) |
| مصدر طاقة بلازما | مصدر بلازما عالي الطاقة 12000 واط |
| مصباح قطع البلازما | مصباح قطع ملفات البلازما ثلاثية الأبعاد |
| مستشعر الارتفاع | جهاز استشعار ارتفاع كهربائي، سرعة استجابة 0.1 ثانية |
| نظام التحكم | نظام تحكم CNC من نوع الحافلة (حافلة ميدانية Ethernet الصناعية) |
| نظام تشغيل | نظام تشغيل التحكم الصناعي |
| العرض | شاشة عرض واسعة 19 بوصة مع شاشة لمسة مضادة للانفجار |
| البرمجيات | برنامج تحكم النسخة الإنجليزية |
| وضع الحافلة الميدانية | الحافلة الميدانية للإنترنت الصناعي |
| رقم المحور | أكثر من 6 |
| إدخال/خروج | وحدات الدخول والخروج للحافلات |
| الأجهزة الطرفية | USB x4 (USB3.0 x1) ، منفذ RS232 / 485 متسلسل ، Ethernet |
| أجهزة التفجير | اليدوي 3 الفك تشك مركزي مع وظيفة صعود وهبوط تلقائي |
| أقصى قدرة تحميل | 6000 كيلوغرام |
| سرعة دوران الأنابيب | 0-10000 ملم/دقيقة |
| الخطأ في التحرك | 0.2 ملم / 1000 ملم |
| الوزن الصافي | 5000 كيلوغرام |
| الجزء | المواصفات |
|---|---|
| تشاك | 3 أسنان، مجموعة واحدة |
| دعامة الدعم للأنابيب | دعامة الدعم |
| محرك القيادة | محرك خدمة التيار المتردد عالي الدقة |
| نظام التحكم في القيادة | محرك خدمة التيار المتردد عالي الدقة |
| خفض علبة التروس | صندوق التروس الدقيق المستورد |
| مستشعر ارتفاع الشعلة | جهاز استشعار ارتفاع مصباح البلازما، مجموعة واحدة |
| مصدر طاقة بلازما | 12000W، 1 مجموعة |
| مصباح قطع البلازما | مصباح قطع ملفات البلازما ثلاثية الأبعاد، مجموعة واحدة |
| تبريد الماء | برودة المياه الصناعية، 1 مجموعة |

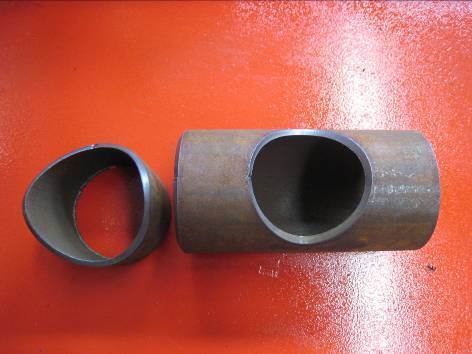

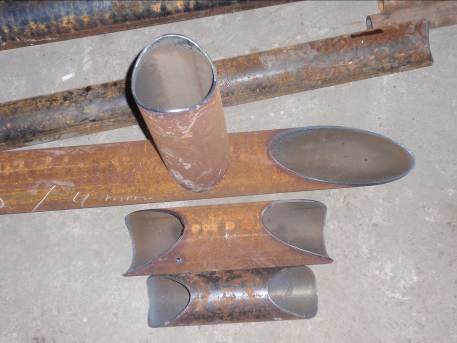

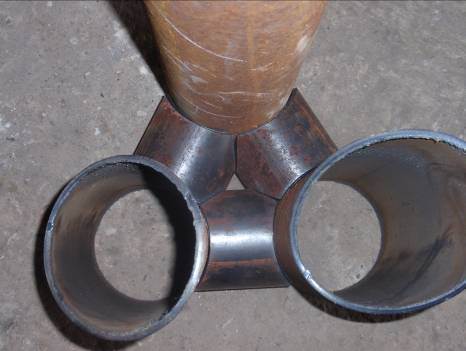

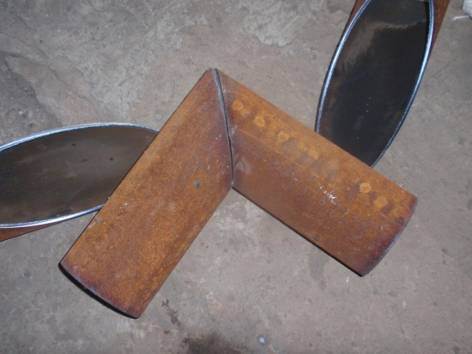

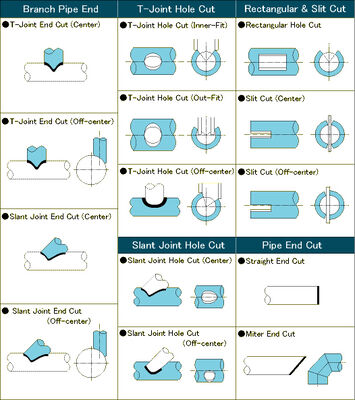

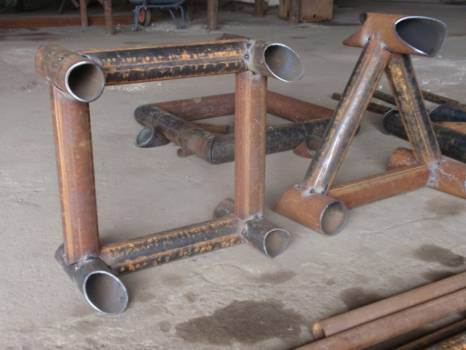

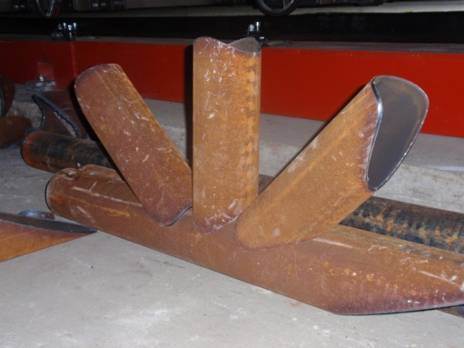

قطع نهاية الأنابيب (قطع نهاية مستقيمة ، قطع نهاية المتر) ، محاور ثلاثية الفروع ، قطع الثقوب ، قطع المفاصل T (تناسب داخلي ، تناسب خارجي ، خارج المركز) ، قطع أنابيب الفروع ، قطع نهاية المفاصل T (الوسط / خارج المركز) ،قطع نهاية المفصل الميل (المركز / خارج المركز)، التخزين، قطع الثقوب المستطيلة، قطع الشق (الوسط / خارج المركز) ، قطع التقاطع المنحني، قطع ثقوب المفاصل الميل (الوسط / خارج المركز) ، قطع متعددة الفروع، قطع ملف متعدد الفروع،قطع متعدد الفروع والفروع النهائية، حلقية أنابيب التقاطع قطع، كوع (المفصل الجمبري) قطع. أقصى زاوية منحنى في الاتجاهين الرأسي والأفقي، مع زاوية ثابتة ونقطة ثابتة تعيين منحنى وتحديد قطع مستمر.
| البند | القيمة |
|---|---|
| سعر الوحدة | CNY 835,000 FOB شنغهاي |
| الصلاحية | 45 يوما |
| وقت الإنتاج | في غضون 60 يوماً مقابل دفع مقدم |
| مدة الدفع | 30% ضد الجهاز الاصطناعي و 70% قبل تسليم الجهاز |
| التعبئة | الحاوية الخشبية، الشحن بواسطة حاوية واحدة كاملة 20GP |
