تفاصيل المنتج:
|
| نوع الآلة: | آلة قطع البلازما ذات 5 محاور CNC للأنابيب المستديرة | نموذج: | CNCXG1200-V |
|---|---|---|---|
| قطر الأنبوب (OD): | 500-1050 ملم | طول الأنبوب: | 12000 ملم |
| وضع القطع: | قطع البلازما | سماكة القطع بالبلازما: | 1-25 مم (قطع الشطب 22 مم) |
| مصدر طاقة البلازما: | مصدر بلازما عالي الطاقة 12000 واط | مصباح قطع البلازما: | شعلة قطع البلازما ثلاثية الأبعاد |
| مستشعر الارتفاع: | مستشعر الارتفاع الكهروضوئي، استجابة 0.1 ثانية | نظام التحكم: | نظام التحكم CNC من نوع الناقل (ناقل مجال Ethernet الصناعي) |
| نظام التشغيل: | نظام تشغيل التحكم الصناعي | عرض: | شاشة لمس 19 بوصة مقاومة للانفجار |
| برمجة: | برنامج التحكم بالإصدار الإنجليزي | الحافلة الميدانية: | حافلة مجال إيثرنت الصناعية |
| رقم المحور: | أكثر من 6 | وحدات الإدخال/الإخراج: | وحدات الإدخال/الإخراج للحافلة |
| هامشي: | USB x4، RS232/485، إيثرنت | تشاك الأنابيب: | ظرف متحد المركز يدوي بثلاثة فكوك مع رفع/أسفل تلقائي |
| أقصى قدرة تحميل: | 6000 كجم | سرعة دوران الأنابيب: | 0-10000 مم / دقيقة |
| خطأ متحرك: | 0.2 مم / 1000 مم | الوزن الصافي: | 5000 كجم |
| محرك سيرفو: | مضاعفات التيار المتردد عالية الدقة | صندوق التروس: | علبة تروس دقيقة مستوردة |
| مبرد الماء: | جهاز تبريد المياه الصناعي | ||
| إبراز: | شعلة قطع البلازما ثلاثية الأبعاد,3 فكي محورية أنبوب تشاك,6000 كيلوغرام من سعة حمولة الأنابيب |
||

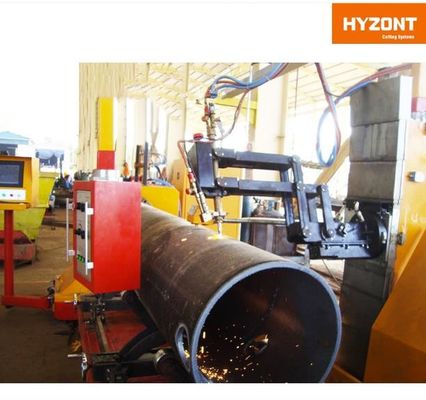

آلة قطع مقاطع الأنابيب الدائرية هذه بنظام CNC خماسي المحاور مصممة لقطع الأنابيب الدائرية بقطر يتراوح من 500 مم إلى 1050 مم وطول يصل إلى 12000 مم. مع مصدر بلازما عالي الطاقة بقوة 12000 واط، وشعلة قطع مقاطع البلازما ثلاثية الأبعاد، ومستشعر ارتفاع كهروضوئي، تقوم بقطع مستقيم ومشطوف، وقطع الثقوب، ومقاطع الوصلات على شكل حرف T، والمتفرعة، والمرفق (وصلة الروبيان) على أنابيب الصلب الكربوني، والفولاذ المقاوم للصدأ، وغيرها من الأنابيب المعدنية، بسماكة جدار تتراوح من 1 إلى 25 مم.
| المعلمة | القيمة |
|---|---|
| نوع الآلة | آلة قطع مقاطع الأنابيب الدائرية CNC خماسية المحاور |
| قطر الأنبوب (القطر الخارجي) | 500-1050 مم |
| طول الأنبوب (طول سكة الشعلة) | 12000 مم |
| وضع القطع | قطع البلازما |
| سمك قطع البلازما | 1-25 مم (قطع مشطوف 22 مم) |
| مصدر طاقة البلازما | مصدر بلازما عالي الطاقة بقوة 12000 واط |
| شعلة قطع البلازما | شعلة قطع مقاطع البلازما ثلاثية الأبعاد |
| مستشعر الارتفاع | مستشعر ارتفاع كهروضوئي، سرعة استجابة 0.1 ثانية |
| نظام التحكم | نظام تحكم CNC من نوع الناقل (ناقل مجال إيثرنت صناعي) |
| نظام التشغيل | نظام تشغيل التحكم الصناعي |
| الشاشة | شاشة عريضة 19 بوصة مع شاشة لمس مقاومة للانفجار |
| البرنامج | برنامج تحكم باللغة الإنجليزية |
| وضع الناقل الميداني | ناقل مجال إيثرنت صناعي |
| عدد المحاور | أكثر من 6 |
| الإدخال/الإخراج | وحدات الإدخال/الإخراج من نوع الناقل |
| الأجهزة الطرفية | USB × 4 (USB3.0 × 1)، منفذ تسلسلي RS232/485، إيثرنت |
| ظرف الأنبوب | ظرف يدوي متحد المركز بثلاث فكوك مع وظيفة الرفع والخفض التلقائي |
| أقصى قدرة تحميل | 6000 كجم |
| سرعة دوران الأنبوب | 0-10000 مم/دقيقة |
| خطأ الحركة | 0.2 مم / 1000 مم |
| الوزن الصافي | 5000 كجم |
| الجزء | المواصفات |
|---|---|
| الظرف | ظرف بثلاث فكوك، مجموعة واحدة |
| دعامة دعم الأنبوب | دعامة دعم |
| محرك القيادة | محرك سيرفو AC عالي الدقة |
| نظام التحكم في القيادة | مشغل سيرفو AC عالي الدقة |
| علبة تروس مخفضة | علبة تروس دقيقة مستوردة |
| مستشعر ارتفاع الشعلة | مستشعر ارتفاع شعلة البلازما، مجموعة واحدة |
| مصدر طاقة البلازما | 12000 واط، مجموعة واحدة |
| شعلة قطع البلازما | شعلة قطع مقاطع البلازما ثلاثية الأبعاد، مجموعة واحدة |
| مبرد مياه | مبرد مياه صناعي، مجموعة واحدة |

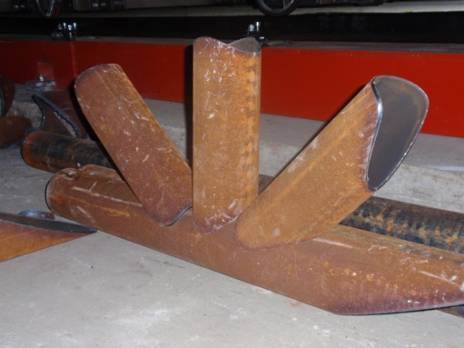

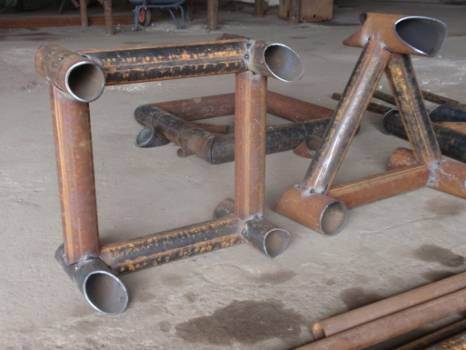

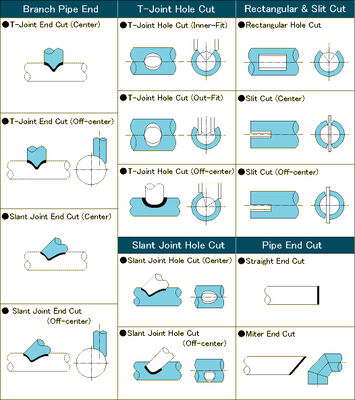

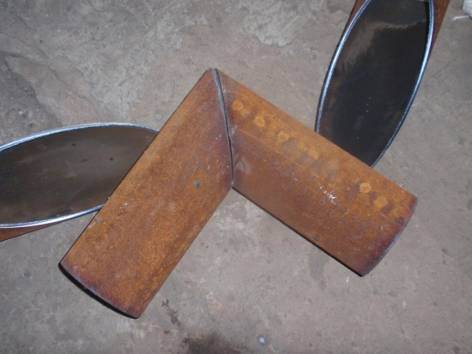

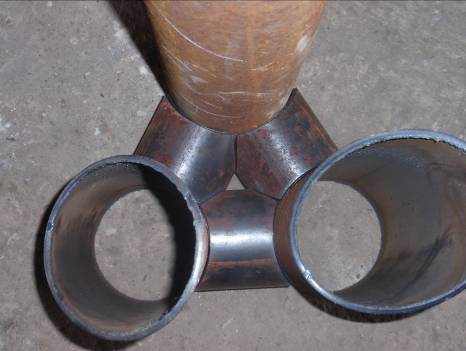

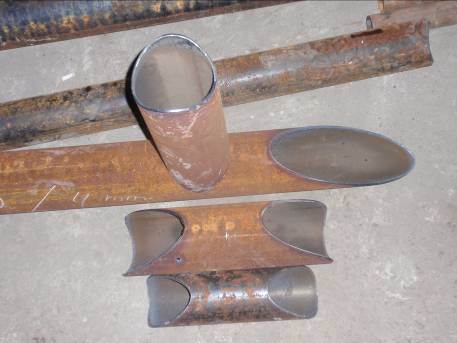

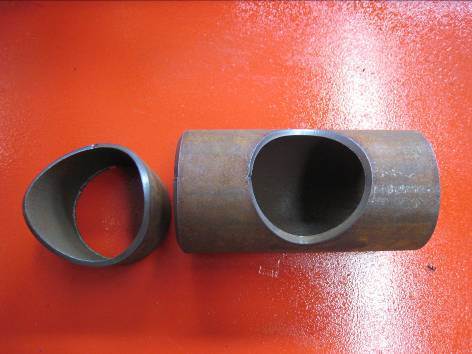

قطع نهاية الأنبوب (قطع نهاية مستقيمة، قطع نهاية ميتري)، وصلة ثلاثية مشطوفة، قطع الثقوب، قطع وصلة على شكل حرف T (داخلية، خارجية، خارج المركز)، قطع الأنابيب المتفرعة، قطع نهاية وصلة على شكل حرف T (مركزية / خارج المركز)، قطع نهاية وصلة مائلة (مركزية / خارج المركز)، تجويف، قطع ثقب مستطيل، قطع شق (مركزي / خارج المركز)، قطع متقاطع مائل، قطع ثقب وصلة مائلة (مركزي / خارج المركز)، قطع متعدد الفروع، قطع مقاطع متعددة الفروع، قطع نهاية متعددة الفروع ومتفرعة، قطع أنبوب حلقي متقاطع، قطع مرفق (وصلة روبيان). أقصى زاوية شطف في الاتجاهين العمودي والأفقي، مع إعداد شطف بزاوية ثابتة ونقطة ثابتة وإعداد قطع مستمر.
| البند | القيمة |
|---|---|
| سعر الوحدة | 835,000 يوان صيني فوب شنغهاي |
| الصلاحية | 45 يومًا |
| وقت الإنتاج | في غضون 60 يومًا مقابل الدفعة المقدمة |
| شروط الدفع | 30% مقابل الفاتورة الأولية، 70% رصيد قبل تسليم الآلة |
| التعبئة والتغليف | صندوق خشبي، شحن في حاوية 20GP كاملة |
