شعلة اللحام المدارية للأنابيب الأوتوماتيكية HZG-76 من جميع الأنابيب إلى رأس لحام الأنابيب
تفاصيل المنتج
| نموذج: | هرتزج-76 | نوع المنتج: | شعلة اللحام المدارية للأنابيب الأوتوماتيكية |
|---|---|---|---|
| نطاق قطر الأنبوب: | 19-76mm | البعد أ: | 125 ملم |
| البعد ب: | 35 ملم | البعد ج: | 134mm |
| البعد د: | 82mm | البعد و: | 123.3ملم |
| مادة الجسم: | سبائك الألومنيوم | لقط: | تعديل بدون خطوات من نوع الفرجار |
| الانتقال: | نقل العتاد خالية من رد فعل عنيف | تبريد: | تبريد المياه المتداولة |
| وضع اللحام: | الأنابيب ثابتة، الشعلة تدور | النسيج: | النسيج الكهربائي وتذبذب طول القوس |
| طريقة اللحام: | اللحام الذاتي ولحام تغذية الأسلاك | ضياء الأسلاك: | 0.8/1.0/1.2 مللي متر |
| حجم وحدة تغذية الأسلاك: | 615x400x245 ملم | وزن وحدة تغذية الأسلاك: | 14 كجم |
| التخليص المناسب: | 0-0.5mm | زاوية الأخدود من الصلب الكربوني: | > = 37 درجة (سمك> 2.5 مم) |
| زاوية الأخدود الفولاذ المقاوم للصدأ: | > = 45 درجة (سمك> 2.5 مم) | طلب: | الأنابيب إلى الأنابيب، الأنابيب إلى الكوع، الأنابيب إلى وصلات الأنابيب |
| إبراز |
جميع المواقع المدارية مصباح اللحام,أنبوب إلى رأس لحام Tubesheet,مصباح لحام الأنابيب 19-76 ملم |
||
وصف المنتج

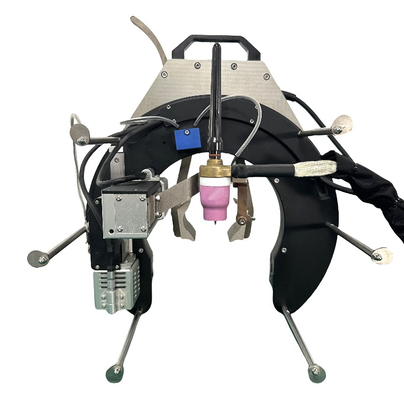

HZG-76 مصباح لحام أوتوماتيكي للأنابيب المدارية
HZG-76 هو مصباح لحام مداري تلقائي من الأنابيب إلى الألواح في جميع المواقف مصمم للأنابيب من الفولاذ الكربوني والفولاذ المقاوم للصدأ من 19 مم إلى 76 مم.يبقى الأنبوب ثابتًا بينما تدور الشعلة، لذلك يتم تطبيقه على نطاق واسع في تثبيت المفاصل من الأنابيب إلى الأنابيب والأنابيب إلى الكوع.
لماذا تختار مصباح HZG-76 لللحام المداري

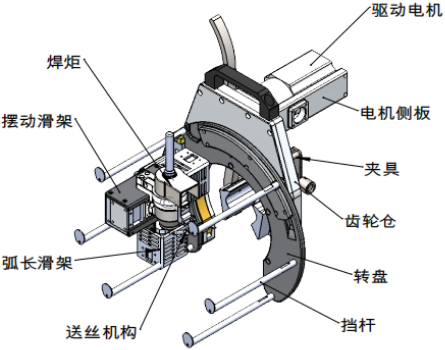

- ثلاثة وحدات أساسية- نظام الدوران، جهاز المشبك ونظام النقل يشكلون رأس لحام مضغوط ومستقر.
- جسد من سبيكة الألومنيوم الخفيفة مع مشبك العقدة- تعديل بدون خطوة يتكيف مع قطرات الأنابيب المختلفة.
- ناقل التروس الخالي من رد الفعل- دوران مستقر وحركة تجاهل منخفضة، لا تعيق حتى في ظروف درجة حرارة عالية.
- النسيج الكهربائي وتذبذب طول القوس- تلبي متطلبات عملية لحام متعددة الممرات ، مع تعقب طول القوس AVC التلقائي وتغطية OSC.
- مشعل مبرد بالماء- يدعم العمل المستمر لفترة طويلة؛ يعمل على كل من لحام الذاتي وحامة التغذية.

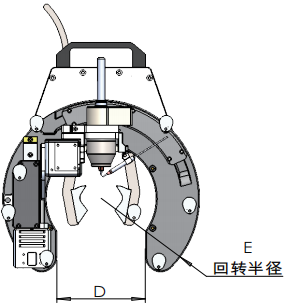

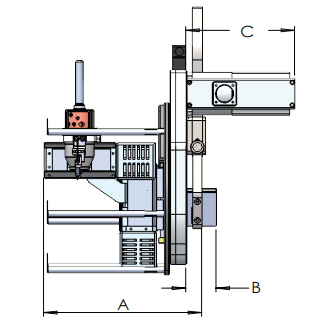

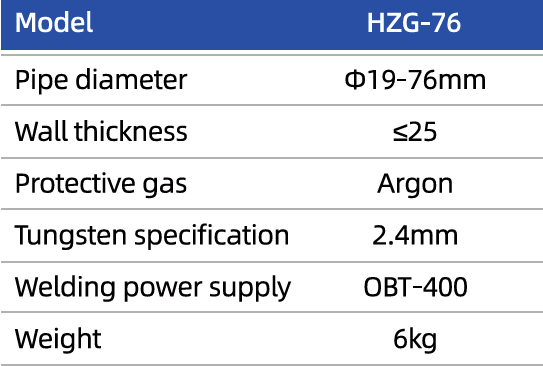

معايير رأس اللحام (HZG-76)
| البند | القيمة |
|---|---|
| النموذج | HZG-76 |
| نطاق قطر الأنابيب | 19-76ملم |
| أ | 125ملم |
| ب | 35ملم |
| ج | 134ملم |
| د | 82ملم |
| F | 123.3ملم |
| مادة الجسم | سبيكة الألومنيوم خفيفة الوزن |
| التشغيل | نوع العداد، ضبط بدون خطوة |
| الإرسال | ناقل التروس الخالي من رد الفعل |
| التبريد | مشعل تبريد المياه الدائرة |

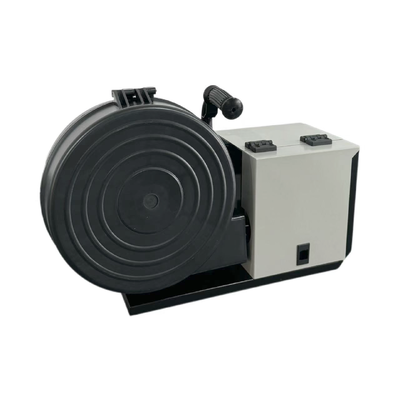

معايير جهاز تغذية الأسلاك
| البند | القيمة |
|---|---|
| قطر السلك | 0.8ملم، 1.0ملم، 1.2ملم |
| الأبعاد | 615 × 400 × 245 ملم (L × W × H) |
| الوزن | 14 كجم |
| ملف الأسلاك 1 (OD/ID/W/weight) | 200 ملم / 53 ملم / 103 ملم / 15 كجم |
| سلك ريل 2 (OD/ID/W/weight) | 300ملم / 53ملم / 103ملم / 20 كيلو |
خصائص أداء اللحام
- فولاذ الكربون بسماكة تزيد عن 2.5 ملم مصفوق بخندق V: زاوية الخندق على الجانب الواحد ≥ 37 درجة ، عدم التوافق أقل من 10٪ من سمك الجدار.
- الفولاذ المقاوم للصدأ بسماكة تزيد عن 2.5 ملم مقاوم بخندق V: زاوية الخندق على الجانب الواحد ≥ 45 درجة ، عدم التوافق أقل من 10٪ من سمك الجدار.
- مساحة الإصلاح: 0-0.5 ملم.
- صناعة الحوائط في بقع صغيرة ورقيقة وكثيفة.
- وضع اللحام: يبقى الأنبوب ثابتًا بينما تدور مشعل اللحام لإكمال اللحام.
- لللحام متعدد الممرات مع المفاصل المتقطعة ، تتبع AVC تلقائيًا طول القوس ؛ يتم استكمال مرور الغطاء عن طريق تذبذب نسج OSC.
صور المنتج
الشروط التجارية
| البند | القيمة |
|---|---|
| السعر | السعر عند الطلب - يرجى الاتصال بنا للحصول على أحدث اقتباس |
| شروط الأسعار | فوب شنغهاي |
| وقت التنفيذ | 20 يوماً |
| الدفع | 30% إيداع، 70% رصيد قبل التسليم |
| الضمان | خلال 12 شهرًا من إرسال البريد |
| التثبيت والتشغيل | التوجيه عبر الإنترنت ؛ التشغيل في الموقع من قبل الفنيين المتاحة بتكلفة إضافية |
اتصل بنا
| البند | تفاصيل |
|---|---|
| الشركة | شركة Hyzont (شنغهاي) للتكنولوجيات الصناعية المحدودة |
| الاتصال | ريموند ماو |
| الهاتف | +86-15021164313 |
| البريد الإلكتروني | ريموند@hyzont.com |
| موقع الويب | www.cuttingweldingmachine.com |
الرجاء الاتصال بنا للحصول على أحدث الأسعار والوقت المحدد. نرحب باستفسارك.
أبرز المنتجات
HZG-76 شعلة اللحام المدارية الأوتوماتيكية لجميع المواضع للأنابيب مقاس 19-76 مم والمفاصل من الأنبوب إلى الأنبوب. جسم من سبائك الألومنيوم، مشبك بدون خطوات من نوع الفرجار، ناقل حركة بدون رد فعل عنيف، نسج كهربائي وتذبذب بطول القوس، شعلة مبردة بالماء، لحام ذاتي المنشأ وتغذية الأسلاك.
