OBT-400A متكاملة المبردة بالماء TIG مصدر طاقة لحام مدارية 400A محول IGBT
تفاصيل المنتج
| نموذج: | أوبت-400 | نوع المنتج: | مصدر طاقة لحام مداري TIG مبرد بالماء متكامل |
|---|---|---|---|
| نوع إمداد الطاقة: | IGBT مصدر طاقة لحام القوس العاكس | جهد الطاقة الرئيسي: | 3 × 380 فولت |
| اللحام الحالي: | 10A-400A | دورة العمل: | 315A 100%؛ 400 أمبير 60% |
| دورة العمل: | 10 دقائق | جهد الدائرة المفتوحة: | 70 فولت |
| تقلب جهد الإدخال: | 3x380 فولت (-15%~+15%) | تكرار: | 50/60 هرتز |
| معدل الطاقة: | 21.5 كيلو فولت أمبير | صندوق التوزيع الموصى به: | 50 كيلو فولت أمبير |
| كوس فاي / الكفاءة: | 0.98/78% | فئة العزل: | ف |
| فئة الحماية: | IP21 | بيئة درجة الحرارة: | -10~+40 درجة مئوية |
| درجة حرارة التخزين: | -25~+55 درجة مئوية | نوع التبريد: | تبريد الهواء |
| شاشة العرض: | شاشة تعمل باللمس مقاس 10 بوصات | البرامج القابلة للتخزين: | 200 |
| قسم اللحام المقسم: | 8 | رأس مضخة المياه: | 30 م / 0.3 ميجا باسكال |
| سعة خزان المياه: | 15 لتر | الأبعاد الطول/العرض/الارتفاع: | 980x475x1020 ملم |
| وزن: | 108 كجم | معيار التصنيع: | GB15579.1-2024 |
| تصنيف إي إم سي: | أ | أبعاد التعبئة: | 900x650x1020 ملم |
| الوزن الإجمالي: | 137 كجم | طابعة: | خيار |
| إبراز |
مصدر لحام TIG المبرد بالماء,400A مصدر طاقة لحام مداري,10 بوصة لحام الشاشة اللمسية |
||
وصف المنتج

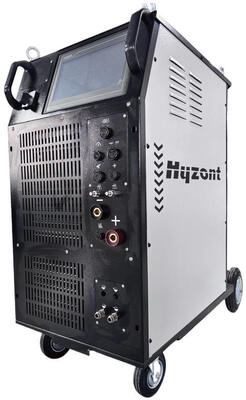

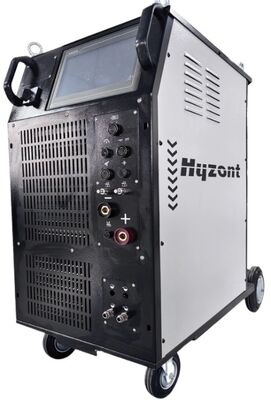

OBT-400A مصدر طاقة لحام مداري متكامل بماء بارد
OBT-400A هو مصدر طاقة لحام مداري TIG المتكامل المبرد بالماء مصمم أساسًا لحام الأنابيب إلى الألواح في جميع المواقف. ويوفر التحكم الدقيق في التيار، الدوران،تغذية الأسلاك، نسيج طول القوس، غاز الدرع والهواء المضغوط، واعتماد نظام تحكم PLC المتقدم لبرمجة لحام مستقرة وفعالة والتحكم في العملية.
لماذا تختار OBT-400A مصدر الطاقة لحام مدارية
- قلب عاكس 400A IGBT- أجهزة موثوقة تضمن إمكانية تكرار لحام.
- شاشة لمسة 10 بوصات HMI- معايير النظام المدمجة لتشغيل برنامج بسيط.
- واجهة ثنائية اللغة الصينية والإنجليزية- يمكن للمشغلين الذين لديهم مهارات لحام أساسية التعامل معها بسهولة.
- مراقبة في الوقت الحقيقي- يعرض فولتاج اللحام والتيار والسكتة الدماغية، مع وظيفة الانهيار التلقائي للتيار.
- تشخيص خطأ السيارات والإنذار، مع تصميم هيكل وحدات لسهولة الصيانة والخدمة.
مواصفات مصدر الطاقة (OBT-400)
| المعلم | القيمة |
|---|---|
| النموذج | OBT-400 |
| نوع مصدر الطاقة | مصدر طاقة لحام قوس عاكس IGBT |
| الجهد الرئيسي | 3x380 فولت |
| تيار لحام | 10A-400A |
| دورة العمل (0-40 درجة مئوية) | 315A 100٪؛ 400A 60٪ |
| دورة العمل | عشر دقائق |
| الجهد الدائري المفتوح | 70 فولت |
| تقلبات الجهد المدخل | 3x380 فولت (-15% ~ +15%) |
| التكرار | 50/60 هرتز |
| معدل الطاقة | 21.5KVA |
| صندوق التوزيع الموصى به | 50KVA |
| كوسف / كفاءة | 0.98 / 78% |
| فئة العزل / فئة الحماية | F / IP21 |
| بيئة درجة الحرارة | -10°C ~ +40°C |
| درجة حرارة النقل والتخزين | -25°C ~ +55°C |
| نوع التبريد | تبريد الهواء |
| شاشة العرض | شاشة لمسة 10 بوصات |
| وظائف التحكم الرئيسية | تحكم الغاز، التحكم في تيار اللحام، الحركة الدوارة، حركة تغذية الأسلاك، النسيج والتحكم في طول القوس |
| برامج قابلة للتخزين | 200 |
| قسم اللحام القابل للفصل | 8 |
| طابعة | الخيار |
| رأس مضخة الماء | 30m / 0.3MPa |
| سعة خزان الماء | 15 لتر |
| المعدل الزمني | 980 × 475 × 1020 ملم |
| الوزن | 108 كيلوغرام |
| معيار التصنيع | GB15579.1-2024 |
| تصنيف EMC | أ |
| أبعاد التعبئة | الحافظة الخشبية 900 × 650 × 1020mm |
| الوزن الإجمالي | 137 كجم |
خصائص أداء اللحام
- فولاذ الكربون بسماكة تزيد عن 2.5 ملم مصفوق بخندق V: زاوية الخندق على الجانب الواحد ≥ 37 درجة ، عدم التوافق أقل من 10٪ من سمك الجدار.
- الفولاذ المقاوم للصدأ بسماكة تزيد عن 2.5 ملم مقاوم بخندق V: زاوية الخندق على الجانب الواحد ≥ 45 درجة ، عدم التوافق أقل من 10٪ من سمك الجدار.
- مساحة الإصلاح: 0-0.5 ملم.
- صناعة الحوائط في بقع صغيرة ورقيقة وكثيفة.
- وضع اللحام: يبقى الأنبوب ثابتًا بينما تدور مشعل اللحام لإكمال اللحام.
- لللحام متعدد الممرات مع المفاصل المتقطعة ، تتبع AVC تلقائيًا طول القوس ؛ يتم استكمال مرور الغطاء عن طريق تذبذب نسج OSC.

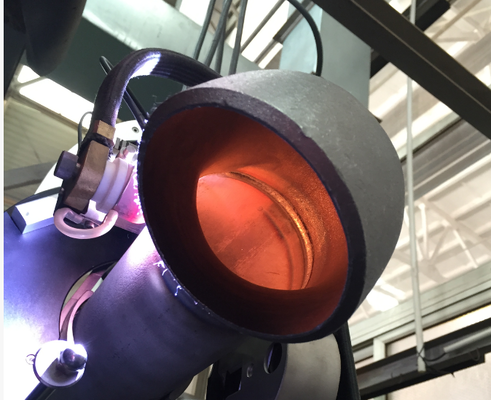

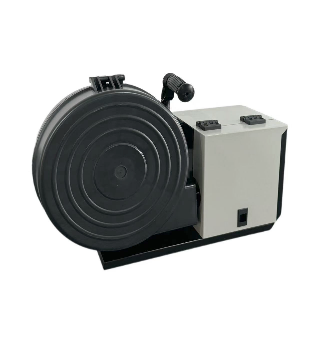

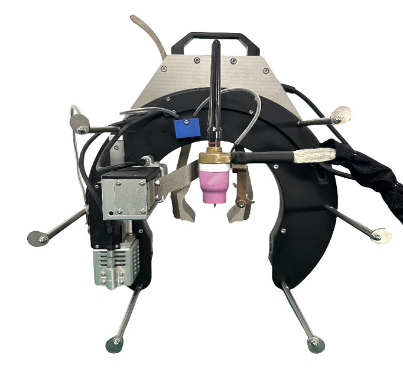

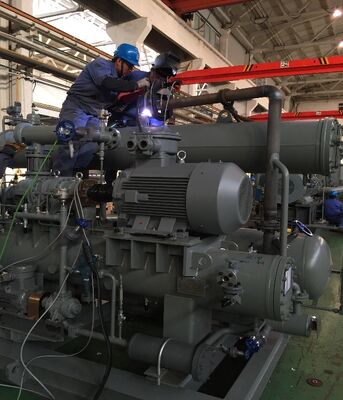

صور المنتج
الشروط التجارية
| البند | القيمة |
|---|---|
| السعر | السعر عند الطلب - يرجى الاتصال بنا للحصول على أحدث اقتباس |
| شروط الأسعار | فوب شنغهاي |
| وقت التنفيذ | 20 يوماً |
| الدفع | 30% إيداع، 70% رصيد قبل التسليم |
| الضمان | خلال 12 شهرًا من إرسال البريد |
| التثبيت والتشغيل | التوجيه عبر الإنترنت ؛ التشغيل في الموقع من قبل الفنيين المتاحة بتكلفة إضافية |
اتصل بنا
| البند | تفاصيل |
|---|---|
| الشركة | شركة Hyzont (شنغهاي) للتكنولوجيات الصناعية المحدودة |
| الاتصال | ريموند ماو |
| الهاتف | +86-15021164313 |
| البريد الإلكتروني | ريموند@hyzont.com |
| موقع الويب | www.cuttingweldingmachine.com |
الرجاء الاتصال بنا للحصول على أحدث الأسعار والوقت المحدد. نرحب باستفسارك.
