MIG / MAG جرار لحام مداري 150-3000mm أنبوب OD كبير لحام تلقائي
تفاصيل المنتج
| دقة: | عالية | المدى الطويل: | عالية |
|---|---|---|---|
| الصيانة: | منخفضة | المواد: | معدن |
| الاسم: | جرار لحام مداري | الضوضاء: | منخفضة |
| القوة: | 220 فولت كهربائي | السلامة: | عالية |
| الحجم: | 500 × 355 × 243 | السرعة: | 0~1040mm/min |
| استقرار: | عالية | الضمان: | سنة واحدة |
| الوزن: | 10.6 كجم | ||
| إبراز |
جرار مداري KA-H10,أنبوب بقطر خارجي كبير 150-3000 مم,جرار لحام أوتوماتيكي MIG MAG |
||
وصف المنتج
KA-H10 قاطرة لحام مداري MIG/MAG لأنابيب بقطر خارجي كبير من 150-3000 مم، قاطرة لحام أوتوماتيكية
تُستخدم عربات اللحام الأوتوماتيكية بالغاز CO2 على نطاق واسع في بناء السفن، وبناء الجسور، وتصنيع القاطرات، والهياكل الفولاذية، وصناعات البتروكيماويات، وهي مناسبة للحام هياكل مختلفة مثل الأضلاع المقوية، وألواح الأضلاع، والتقاطعات، والعوارض الصندوقية. وتشمل مزاياها الرئيسية ما يلي:
تقليل كثافة العمالة وتحسين بيئة العمل
زيادة كفاءة العمل بمقدار 1.5 مرة مقارنة باللحام اليدوي
القضاء على عيوب اللحام الناتجة عن العوامل البشرية: معدل العيوب في التشغيل اليدوي يبلغ حوالي 20٪ بشكل عام، بينما تحافظ عربات اللحام الأوتوماتيكية على جودة لحام متسقة. وبالتالي فإن فوائدها الشاملة أعلى بنسبة 200٪ تقريبًا من اللحام اليدوي
درجة عالية من الأتمتة تضمن جودة لحام مستقرة
لا حاجة لعمال فنيين ذوي مهارات عالية

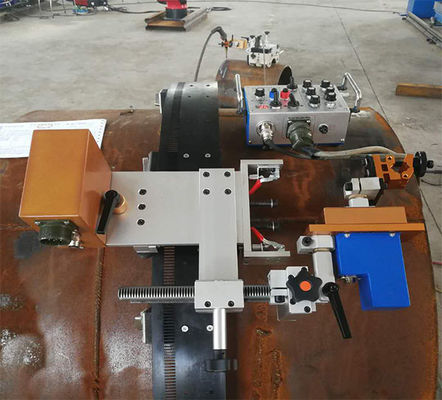

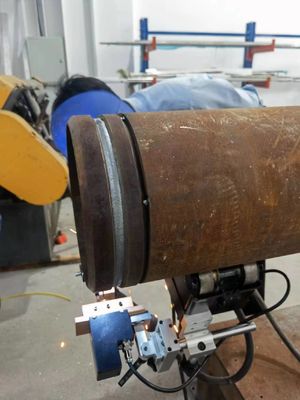

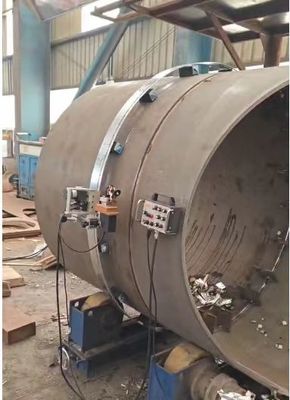

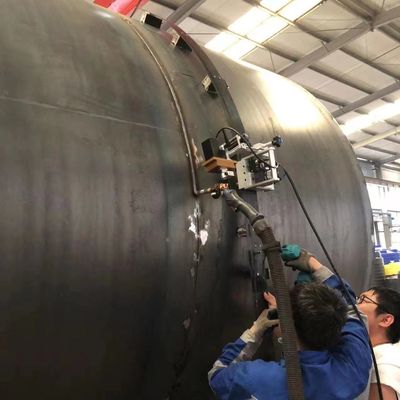

KA-H10 هي آلة لحام مسار مدفوعة بالتروس والرف، وتستخدم على نطاق واسع في اللحام الأفقي والرأسي، وهي مناسبة بشكل خاص للحام الألواح المتوسطة والسميكة ولحام محيط الأنابيب ذات القطر الكبير. من خلال ضبط موضع وزاوية بندقية اللحام، يمكن أيضًا إجراء اللحام الزاوي، واللحام الأفقي، واللحام العلوي، والمواضع الأخرى. جسم العربة، والمذبذب، ولوحة التحكم هي وحدات منفصلة، ويتم إجراء اللحام أثناء تحرك الآلة على المسار. يتم تثبيت المسار على قطعة العمل بواسطة مغناطيسات قوية، مما يجعل التركيب والإزالة سهلين.
الخصائص
1) تحقق KA-H10 أوضاع لحام مختلفة مثل اللحام الرأسي، واللحام الأفقي، واللحام المحيطي.
2) مجهزة بوظيفة تأرجح خطي. يمكن تعديل وضع التأرجح، وسعة التأرجح، وسرعة التأرجح، وموضع مركز التأرجح، ووقت التوقف الأيمن والأيسر.
3) يتم عرض سرعة السفر رقميًا.
4) لمنع التآكل والاندماج غير الكامل أثناء لحام التأرجح، يمكن تعديل وقت التوقف الأيمن والأيسر عند نهايات التأرجح.
5) عند توقف اللحام، تعود بندقية اللحام تلقائيًا إلى الموضع المركزي لخط اللحام.
6) مجهزة بوظيفة إيقاف القوس التلقائي.
7) مجهزة بوظائف تنظيم التيار والجهد ووظيفة تغذية سلك بالدفع.
8) لديها وظيفة عودة سريعة. يوفر التكوين القياسي مسارًا بطول 1.8 متر، وهو مصغر وخفيف الوزن وسهل الحركة، ويمكن ربط أقسام المسار للاستخدام الممتد.
التطبيقات
تستخدم بشكل عام للحامات اللحام الرأسية والأفقية المنتظمة. من خلال ضبط موضع وزاوية بندقية اللحام، يمكن أيضًا إجراء اللحام الزاوي واللحام العرضي
المواصفات
| البند | المواصفات | ملاحظة | |
| العربة | مدخل الطاقة | تيار متردد 220 فولت، 50/60 هرتز | |
| الحجم | 500 × 355 × 243 | عرض × طول × ارتفاع | |
| الوزن | 10.6 كجم | ||
| القيادة | ترس ورف | ||
| سرعة الحركة | 0-1040 مم/دقيقة | ||
| نطاق تعديل بندقية اللحام | أعلى/أسفل | ±20 مم | |
| الأمام والخلف | ±20 مم | ||
| الزاوية | 360 درجة | ||
| زاوية الحركة | ±90 درجة | ||
| مسار السكة الحديد | التركيب | نوع مغناطيسي | |
| الحجم | 42 × 29.3 × 1800 | عرض × ارتفاع × طول | |
| المادة | حزام فولاذي | ||
| الوزن | 20 كجم | ||
|
التأرجح |
وضع التأرجح | |
|
| سرعة التأرجح | 0-1520 مم/دقيقة | ||
| نطاق التأرجح | ±20 مم | ||
| وقت الإقامة الأيمن والأيسر | 0-2 ثانية | ||
| المسافة المركزية | ±5 مم | ||
توصيل الجهاز
التركيب
(1) شروط التركيب:
1. الأدوات اللازمة للحام هي مصدر طاقة اللحام وجهاز تغذية الأسلاك؛
2. مصدر طاقة اللحام (تيار متردد 220 فولت) لحركة وتحكم العربة؛
3. خزان غاز CO2 للحام؛
4. بندقية لحام مباشرة للحام الأوتوماتيكي بالغاز CO2؛
5. أدوات أساسية للمهام الضرورية الأخرى؛
(2) طريقة توصيل النظام
1. قم بتركيب المسار، والذي يجب أن يضمن أن اتجاه اللحام للعربة موازٍ لخط اللحام
2. قم بتركيب العربة واستخدم مقبض التركيب لتثبيت عجلات المسار للعربة على المسار
3. قم بتركيب سلك اللحام على جهاز تغذية الأسلاك واسحبه إلى نهاية بندقية اللحام
4. قم بتوصيل منفذ بندقية اللحام بجهاز تغذية الأسلاك
5. قم بتوصيل كابل طاقة التحكم بمنفذ 8P على لوحة التحكم للعربة
6. قم بتوصيل كابل طاقة التحكم بالتيار المتردد 220 فولت
