مسدس اللحام المزدوج على شكل U MIG / MAG جرار لحام الأضلاع الآلي
تفاصيل المنتج
| دقة: | عالية | المدى الطويل: | عالية |
|---|---|---|---|
| صيانة: | منخفضة | المواد: | معدن |
| الاسم: | جرار لحام مداري | الضوضاء: | منخفضة |
| القوة: | 220 فولت كهربائي | السلامة: | عالية |
| الحجم: | 500 × 355 × 243 | السرعة: | 0~1040mm/min |
| استقرار: | عالية | الضمان: | سنة واحدة |
| الوزن: | 10.6 كجم | ||
| إبراز |
جرار الأضلاع المزدوج,حاوية MIG MAG على شكل U,وحدة لحام الأضلاع الآلية |
||
وصف المنتج

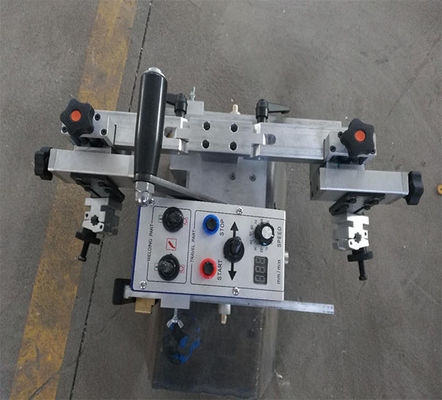

جرار لحام أوتوماتيكي مزدوج U-Shaped MIG/MAG
تُستخدم عربات اللحام الأوتوماتيكية CO2 على نطاق واسع في بناء السفن، وبناء الجسور، وتصنيع القاطرات، والهياكل الفولاذية، وصناعات البتروكيماويات، وهي مناسبة للحام هياكل مختلفة مثل الأضلاع المقوية، وألواح الأضلاع، والتقاطعات، والعوارض الصندوقية. وتشمل مزاياها الرئيسية ما يلي:
تقليل كثافة العمالة وتحسين بيئة العمل
تحسين كفاءة العمل بمقدار 1.5 مرة مقارنة باللحام اليدوي
القضاء على عيوب اللحام الناتجة عن العوامل البشرية: معدل العيوب في التشغيل اليدوي عادة ما يكون حوالي 20٪، بينما تحافظ عربات اللحام الأوتوماتيكية على جودة لحام متسقة. وبالتالي فإن فوائدها الشاملة أعلى بنسبة 200٪ تقريبًا من اللحام اليدوي
يضمن مستوى الأتمتة العالي جودة لحام مستقرة
لا حاجة لعمال فنيين ذوي مهارات عالية
تم تصميم آلة اللحام الأوتوماتيكية المزدوجة على شكل حرف U للمفاصل المتراكبة بين الأجزاء على شكل حرف U والألواح المسطحة. أثناء الحركة على السطح على شكل حرف U، تقوم باللحام بمسدسي لحام في وقت واحد، مما يحسن كفاءة العمل ويقلل من تشوه اللحام.
الخصائص
1) مناسبة للحام المستمر على الوجهين (مفاصل الزاوية والمفاصل المتراكبة) للمقويات على شكل حرف U. يتم التحكم في مسدسي اللحام بنفس لوحة التحكم، ويوصى باستخدام نفس معلمات اللحام لكلا المسدسين.
2) لا حاجة لمسار، والإعداد بسيط.
3) يعتمد نظام تتبع ميكانيكي. تعمل عجلات التوجيه ذات آليات تمديد الزنبرك على الجدران والألواح المسطحة للجزء على شكل حرف U وتتبع خط اللحام بمرونة.
4) توقف أجهزة الاستشعار الكهروضوئية في الجزء السفلي والخلفي من الجهاز تلقائيًا عند وصولها إلى نهاية المقوي على شكل حرف U، مما يجعله مناسبًا لعامل واحد لتشغيل عدة آلات في نفس الوقت.
5) يمكن للجهاز السفر على أسطح ذات ميل يتراوح بين 10 و 20 درجة.
6) عن طريق استبدال حامل مسدس اللحام، يمكن استخدام مسدسات اللحام المبردة بالماء والمبردة بالهواء.
7) يمكن تخصيص الجهاز وفقًا لحجم المقويات المختلفة على شكل حرف U.
8) مجهز بمغناطيس متين، يعمل مع عجلات التوجيه للحفاظ على مسدس اللحام يتحرك على طول خط اللحام.
بيئة قابلة للتطبيق
مناسب للمفاصل المتراكبة والزاوية للأجزاء على شكل حرف U

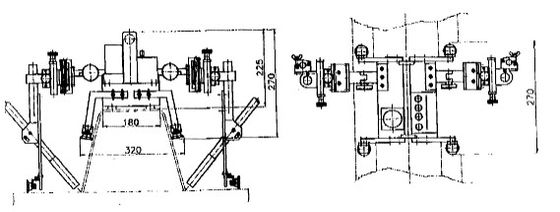

المواصفات
| البند | ملاحظة | |
| جرار اللحام | نوع الحركة | 4 عجلات متحركة |
| الحجم | 320 × 270 × 270 | |
| التطبيق | ضلع تقوية على شكل حرف U | |
| مسدس اللحام |
أفقي: 65 مم؛ رأسي: 65 مم حركة مسدس اللحام: ±150 مم؛ زاوية التعديل: ±45 درجة. |
|
| تتبع خط اللحام | عجلة توجيه | |
| الوزن | 13 كجم | |
| صندوق التحكم | الوظيفة | سرعة الحركة: 0-1200 مم/دقيقة. |
| مدخل الطاقة | تيار متردد 220 | |
توصيل الجهاز
التركيب
(1) شروط التركيب:
1. الأدوات اللازمة للحام هي مصدر طاقة اللحام وجهاز تغذية الأسلاك؛
2. مصدر طاقة اللحام (تيار متردد 220 فولت) لحركة العربة والتحكم فيها؛
3. خزان غاز CO2 للحام؛
4. مسدس لحام مباشر للحام الأوتوماتيكي CO2؛
5. أدوات أساسية للمهام الضرورية الأخرى؛
(2) طريقة توصيل النظام
1. قم بتركيب المسار، والذي يجب أن يضمن أن اتجاه لحام العربة موازٍ لخط اللحام
2. قم بتركيب العربة واستخدم مقبض التركيب لتثبيت عجلات المسار للعربة على المسار
3. قم بتركيب سلك اللحام على جهاز التغذية واسحبه إلى نهاية مسدس اللحام
4. قم بتوصيل منفذ مسدس اللحام بجهاز التغذية
5. قم بتوصيل كابل طاقة التحكم بمنفذ 8P على لوحة التحكم بالسيارة
6. قم بتوصيل كابل طاقة التحكم بتيار متردد 220
