آلة شق الأنبوب الأصفر ، آلة تثقيب الأنابيب قابلة للتخصيص على الأنبوب
تفاصيل المنتج
| اسم: | آلة قطع المنشار CNC المشقوق | نموذج: | PSM-220 |
|---|---|---|---|
| تطبيق: | بئر نفط أو بئر ماء مشقق | أنبوب OD: | Φ60-Φ177.8 مم |
| سمك الحائط: | 1-12 مم | المغزل: | 22 |
| عرض فتحات: | 0.3-3 مم | قطر شفرة المنشار ماكس: | 76 مم |
| الوزن الإجمالي: | 14 طن تقريبًا | مكان المنشأ: | الصين |
| إبراز |
مرشح القائمة المفتوحة PSM-220,النفط والمياه,أنابيب مثقوبة قابلة للتخصيص |
||
وصف المنتج
آلة قطع أنابيب ذات فتحات CNC بـ 22 مغزلًا لشفرة المنشار
الموديل: PSM-220
التطبيقات
هذه آلة مصممة خصيصًا تحتوي على 16 أو 22 مغزلًا لتركيب 4 قواطع منشار كحد أقصى على كل مغزل لمعالجة أنابيب النفط ذات الفتحات. تنتج آلة التفريز هذه أنابيب ذات فتحات إما بفتحات مستقيمة على الغلاف أو الأنابيب التي يصل قطرها إلى 7 بوصات، وطولها يصل إلى 46 قدمًا.
الميزات
المواصفات
| صندوق المغزل | قطر الأنبوب الخارجي | 60-177.8 ملم |
| عدد المغازل | 22 | |
| مسافة مركز المغزل | 152.4 ملم | |
| أقصى قطر لقاطع التفريز | 75 ملم | |
| عدد قواطع المنشار على مغزل واحد | 1-4 | |
| عرض الفتحة المستقيمة | 0.3-3 ملم | |
| سرعة دوران المغزل | 100-800 دورة في الدقيقة | |
| قوة المحرك الرئيسي | 2 × 11 كيلو واط | |
| حركة المغزل لأعلى ولأسفل | 200 ملم | |
| قوة/عزم دوران محرك السيرفو للمحور Z | 2 × 1.5 كيلو واط/4.77 نيوتن متر | |
| أقصى سرعة حركة للمحور Z | 2000 ملم/دقيقة | |
| دقة المحور Z | 0.5 ملم/دورة | |
| نظام فهرسة وتحديد موضع دوران الأنبوب | قوة/عزم دوران محرك السيرفو للمحور A | 1 كيلو واط/4.77 نيوتن متر |
| أقصى سرعة دوران للمحور A | 20 دورة في الدقيقة | |
| دقة دوران المحور A | 6.279 درجة/دورة | |
| قوة محرك السيرفو للمحور X | 1 كيلو واط/4.77 نيوتن متر | |
| أقصى سرعة دوران للمحور X | 8000 ملم/دقيقة | |
| أقصى دقة دوران للمحور X | 11.3 ملم/دورة | |
| طول السكة | 14000 ملم | |
| حركة نقل الأنبوب | 12000 ملم | |
| نظام هوائي | ضغط الهواء المضغوط | >0.5 ميجا باسكال |
| نظام التبريد | تبريد | سائل تبريد |
| تدفق مضخة مركب القطع | 200 لتر/دقيقة | |
| قوة مضخة مركب القطع | 2 × 0.45 كيلو واط | |
| نظام كهربائي | وحدة التحكم | PLC |
| عدد محاور CNC | 4 | |
| إجمالي الطاقة | 32 كيلو واط | |
| حجم جسم الآلة | الطول × العرض × الارتفاع (ملم) | 4300 × 1800 × 2550 |
| طول سكة نظام تغذية الأنابيب | 12000 ملم | |
| الوزن الإجمالي | حوالي 14 طن | |
صور تفصيلية

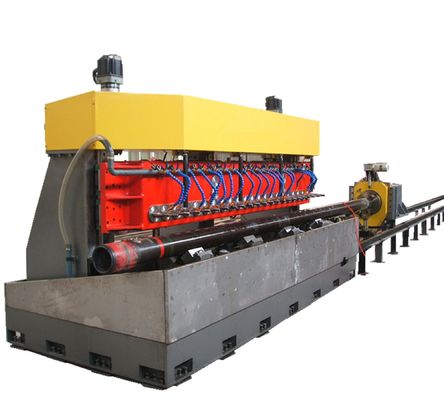

آلة قطع أنابيب CNC مع 4 قواطع منشار لكل مغزل
تشغيل أنابيب ذات فتحات بواسطة آلة قطع أنابيب CNC
معلومات الطلب
| رمز الطلب | PSM-220 |
| التعبئة | غير متوفر |
| حجم التعبئة | غير متوفر |
| وزن التعبئة | 14000 كجم |
| وقت التسليم | 70 يومًا بعد الدفع |
رابط فيديو يوتيوب لآلة قطع أنابيب CNC PSM-220:
https://www.youtube.com/watch?v=sm_vTdOgPBU
