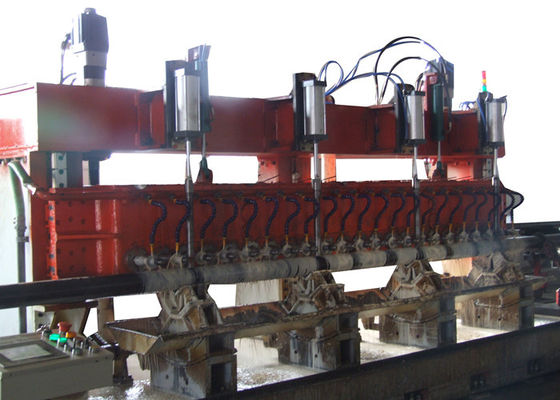

آلة شق أنابيب الطاقة الكهربائية لتصنيع بئر الماء المشقوق
تفاصيل المنتج
| اسم: | آلة شق الأنابيب CNC | نموذج: | PSM-220 |
|---|---|---|---|
| تطبيق: | بئر نفط أو بئر ماء مشقق | أنبوب OD: | Φ60-Φ177.8 مم |
| سمك الحائط: | 1-12 مم | المغزل: | 16 |
| عرض فتحات: | 0.3-3 مم | قطر شفرة المنشار ماكس: | 76 مم |
| إبراز |
شقوق بطانة آبار المياه,شقوق الطاقة الكهربائية,آلة شق الأنابيب باستخدام الحاسب الآلي |
||
وصف المنتج
آلة تفريز البطانة المشقوقة PSM-220 آلة شق الأنابيب
الموديل: PSM-160/PSM-220
التطبيقات
الشقوق المستقيمة هي النوع الأول من الشقوق التي يتم إنشاؤها في البطانات ويتم قطعها بعرض متساوٍ عبر جدار الأنبوب. تُستخدم حيث لا يكون تكتل حبيبات الرمل عند الشق ذا أهمية كبيرة، وتتميز الشقوق المستقيمة بمقاومة تآكل أكبر من الشقوق ذات الشكل المفتاحي وأقل تكلفة في الإنتاج. تم تصميم آلات الشق لدينا للتعامل مع أحجام الأنابيب التي يصل قطرها إلى 12 بوصة ويمكنها تصنيع أطوال تصل إلى 46 قدمًا في المرة الواحدة. تتيح هذه المعدات الصلبة والمستقرة للغاية طحن الأنبوب بدقة عالية، مما ينتج عنه فتحات نظيفة وعرض وطول شق متسقين.
يؤمن نظام تثبيت هيدروليكي فريد ويقوم بتقويم الغلاف دون إتلاف الأنبوب أو الشقوق. تقوم مناشير دائرية خاصة من الفولاذ عالي السرعة بقطع الشقوق. يضمن التطبيق المستمر للسائل المبرد سلامة الأنبوب المعدنية. لا تتم إزالة أي معدن زائد ويتم ضمان أقصى قوة للأنبوب مع البقاء ضمن مساحة مفتوحة محددة.
الميزات
المواصفات
| صندوق المغزل | قطر الأنبوب الخارجي | 60-177.8 ملم/7 بوصات |
| رقم المغزل | 22 | |
| مسافة مركز المغزل | 152.4 ملم/6 بوصات | |
| أقصى قطر لقمة الطحن | 75 ملم | |
| عدد قواطع المنشار على مغزل واحد | 1-4 | |
| عرض الشق المستقيم | 0.3-3 ملم | |
| سرعة دوران المغزل | 100-800 دورة في الدقيقة | |
| قوة المحرك الرئيسي | 2 × 11 كيلو واط | |
| حركة المغزل لأعلى ولأسفل | 200 ملم | |
| قوة/عزم محرك سيرفو للمحور Z | 2 × 1.5 كيلو واط/4.77 نيوتن متر | |
| أقصى سرعة حركة للمحور Z | 2000 ملم/دقيقة | |
| دقة المحور Z | 0.5 ملم/دورة | |
| نظام تحديد المواقع الدوار للأنبوب | قوة/عزم محرك سيرفو للمحور A | 1 كيلو واط/4.77 نيوتن متر |
| أقصى سرعة دوران للمحور A | 20 دورة في الدقيقة | |
| دقة دوران المحور A | 6.279 درجة/دورة | |
| قوة محرك سيرفو للمحور X | 1 كيلو واط/4.77 نيوتن متر | |
| أقصى سرعة دوران للمحور X | 8000 ملم/دقيقة | |
| أقصى دقة دوران للمحور X | 11.3 ملم/دورة | |
| طول السكة | 14000 ملم | |
| حركة نقل الأنبوب | 12000 ملم | |
| نظام هوائي | ضغط الهواء المضغوط | >0.5 ميجا باسكال |
| نظام التبريد | تبريد | سائل تبريد |
| تدفق مضخة مركب القطع | 200 لتر/دقيقة | |
| قوة مضخة مركب القطع | 2 × 0.45 كيلو واط | |
| النظام الكهربائي | وحدة التحكم | PLC |
| عدد محاور CNC | 4 | |
| إجمالي الطاقة | 32 كيلو واط | |
| حجم جسم الماكينة | الطول × العرض × الارتفاع (ملم) | 4300 × 1800 × 2550 |
| طول سكة نظام تغذية الأنابيب | 12000 ملم | |
| الوزن الإجمالي | حوالي 14 طن | |
صور تفصيلية
آلة الشق PSM-22 قاطع المنشار لـ PSM-220
معلومات الطلب
| رمز الطلب | PSM-220 |
| التعبئة | غير متوفر |
| حجم التعبئة | غير متوفر |
| وزن التعبئة | 14000 كجم |
| وقت التسليم | 70 يومًا بعد الدفع |
رابط فيديو يوتيوب لآلة شق الأنابيب CNC PSM-220: https://www.youtube.com/watch?v=sm_vTdOgPBU
