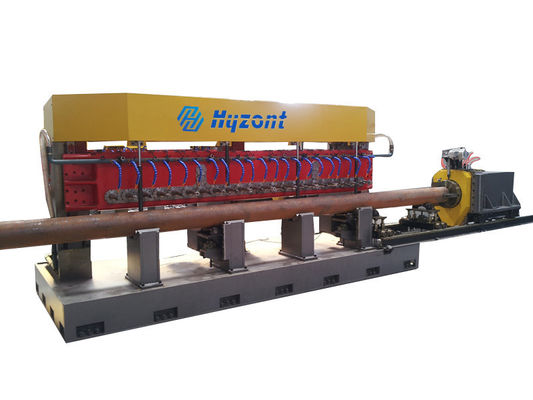

OCTG CNC آلة تثقيب الأنابيب ، 22 آلة شق أنبوب المغزل
تفاصيل المنتج
| اسم: | آلة قطع المنشار CNC المشقوق (آلة شق الأنابيب CNC) | نموذج: | PSM-160 |
|---|---|---|---|
| تطبيق: | بئر نفط أو بئر ماء مشقق | أنبوب OD: | Φ60-Φ177.8 مم |
| سمك الحائط: | 1-12 مم | المغزل: | 16 |
| عرض فتحات: | 0.3-3 مم | قطر شفرة المنشار ماكس: | 76 مم |
| إبراز |
22 فتحة أنبوب المغزل,ثقب CNC لـ OCTG,وحدة متعددة المغازل PSM-160 |
||
وصف المنتج
آلة ثقب أنابيب CNC لقطع الأخدود الأوتوماتيكية لـ OCTG
الموديل: PSM-160
التطبيقات
تتكون آلة ثقب الأنابيب هذه من 16 أو 22 مغزل وعلبة تروس فولاذية تم تطبيعها بعد التصنيع وقبل التشغيل. وهي مدعومة من هيكل فولاذي علوي وموجهة على أنظمة سكك حديدية دقيقة. تعمل أسطوانتان هوائيتان بضغط قابل للتعديل على موازنة وزن علبة التروس. هذه الميزة تجعل براغي القيادة دائمًا في حالة ضغط، مما يلغي الخلوص ويقلل من تآكل براغي القيادة من النوع الكروي. تحتوي علبة التروس على المغازل التي يتم تركيب القواطع عليها. نظام تثبيت هيدروليكي مميز يثبت ويستقيم الغلاف دون إتلاف الأنبوب أو الأخدود. تقطع المناشير الدائرية الخاصة المصنوعة من الفولاذ عالي السرعة الأخدود. التطبيق المستمر للسائل المبرد يحافظ على السلامة المعدنية للأنبوب. لا يتم إزالة معدن زائد ويتم ضمان أقصى قوة للأنبوب مع البقاء ضمن مساحة مفتوحة محددة.
الميزات
المواصفات
| صندوق المغزل | قطر الأنبوب الخارجي | 60-177.8 مم/7 بوصة |
| رقم المغزل | 22 | |
| مسافة مركز المغزل | 152.4 مم/6 بوصة | |
| أقصى قطر لقمة الطحن | 75 مم | |
| عدد قواطع المنشار على مغزل واحد | 1-4 | |
| عرض الأخدود المستقيم | 0.3-3 مم | |
| سرعة دوران المغزل | 100-800 دورة في الدقيقة | |
| قوة المحرك الرئيسي | 2 × 11 كيلو واط | |
| حركة المغزل لأعلى ولأسفل | 200 مم | |
| قوة/عزم محرك سيرفو للمحور Z | 2 × 1.5 كيلو واط/4.77 نيوتن متر | |
| أقصى سرعة حركة للمحور Z | 2000 مم/دقيقة | |
| دقة المحور Z | 0.5 مم/دورة | |
| نظام تحديد موضع فهرسة دوران الأنبوب | قوة/عزم محرك سيرفو للمحور A | 1 كيلو واط/4.77 نيوتن متر |
| أقصى سرعة دوران للمحور A | 20 دورة في الدقيقة | |
| دقة دوران المحور A | 6.279 درجة/دورة | |
| قوة محرك سيرفو للمحور X | 1 كيلو واط/4.77 نيوتن متر | |
| أقصى سرعة دوران للمحور X | 8000 مم/دقيقة | |
| أقصى دقة دوران للمحور X | 11.3 مم/دورة | |
| طول السكة | 14000 مم | |
| حركة نقل الأنبوب | 12000 مم | |
| نظام هوائي | ضغط الهواء المضغوط | >0.5 ميجا باسكال |
| نظام التبريد | تبريد | سائل تبريد سائل |
| تدفق مضخة مركب القطع | 200 لتر/دقيقة | |
| قوة مضخة مركب القطع | 2 × 0.45 كيلو واط | |
| نظام كهربائي | وحدة التحكم | PLC |
| عدد محاور CNC | 4 | |
| إجمالي الطاقة | 32 كيلو واط | |
| حجم جسم الماكينة | الطول × العرض × الارتفاع (مم) | 4300 × 1800 × 2550 |
| طول سكة نظام تغذية الأنابيب | 12000 مم | |
| الوزن الإجمالي | حوالي 14 طن | |
صور تفصيلية
آلة قطع الأخدود PSM-22 لقطع أنابيب الزيت بأخدود يصل إلى 76.4 طول وعرض 3 مم
معلومات الطلب
| رمز الطلب | PSM-220 |
| التعبئة | غير متوفر |
| حجم التعبئة | غير متوفر |
| وزن التعبئة | 14000 كجم |
| وقت التسليم | 70 يومًا بعد الدفع |
رابط فيديو يوتيوب لآلة قطع الأنابيب CNC PSM-220: https://www.youtube.com/watch?v=sm_vTdOgPBU
