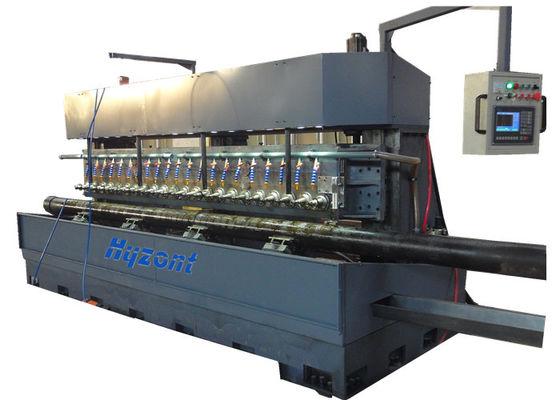

آلة الشق الأوتوماتيكية عالية السرعة بقطر قطع الطحن φ75mm
تفاصيل المنتج
| اسم: | آلة شق الأنابيب CNC | نموذج: | PSM-220 |
|---|---|---|---|
| تطبيق: | بئر نفط أو بئر ماء مشقق | أنبوب OD: | Φ60-Φ177.8 مم |
| سمك الحائط: | 1-12 مم | المغزل: | 16 |
| عرض فتحات: | 0.3-3 مم | قطر شفرة المنشار ماكس: | 76 مم |
| إبراز |
السرعة العالية للشرائح التلقائية,قاطعة الطحن 75 ملم,φ CNC لقطع الأنابيب |
||
وصف المنتج
آلة قطع أخدود الأنابيب CNC آلية لثقب الأنابيب
الموديل: PSM-160
التطبيقات
الأخاديد المستقيمة هي النوع الأول من الأخاديد التي يتم إنشاؤها في البطانات ويتم قطعها بعرض متساوٍ عبر جدار الأنبوب. تُستخدم حيث لا يكون تكتل حبيبات الرمل عند الأخدود ذا أهمية كبيرة، وتتميز الأخاديد المستقيمة بمقاومة تآكل أكبر من الأخاديد المتعرجة وأقل تكلفة في الإنتاج. تم تصميم آلات قطع الأخاديد لدينا للتعامل مع أحجام الأنابيب التي تصل إلى 12 بوصة في القطر ويمكنها تصنيع أطوال تصل إلى 46 قدمًا في المرة الواحدة. تتيح هذه المعدات الصلبة والمستقرة للغاية طحن الأنبوب بدقة عالية، مما ينتج عنه فتحات نظيفة وعرض وطول أخاديد متسق.
يؤمن نظام تثبيت هيدروليكي فريد ويقوم بتقويم الغلاف دون إتلاف الأنبوب أو الأخاديد. تقوم مناشير دائرية خاصة من الفولاذ عالي السرعة بقطع الأخاديد. التطبيق المستمر للسائل المبرد يحافظ على السلامة المعدنية للأنبوب. لا يتم إزالة معدن زائد ويتم ضمان أقصى قوة للأنبوب مع البقاء ضمن مساحة مفتوحة محددة.
الميزات
المواصفات
| صندوق المغزل | قطر الأنبوب الخارجي | 60-177.8 مم/7 بوصة |
| رقم المغزل | 22 | |
| مسافة مركز المغزل | 152.4 مم/6 بوصة | |
| أقصى قطر لقمة الطحن | 75 مم | |
| عدد قواطع المنشار على مغزل واحد | 1-4 | |
| عرض الأخدود المستقيم | 0.3-3 مم | |
| سرعة دوران المغزل | 100-800 دورة في الدقيقة | |
| قوة المحرك الرئيسي | 2 × 11 كيلو واط | |
| شوكة المغزل لأعلى ولأسفل | 200 مم | |
| قوة/عزم محرك سيرفو للمحور Z | 2 × 1.5 كيلو واط/4.77 نيوتن متر | |
| أقصى سرعة حركة للمحور Z | 2000 مم/دقيقة | |
| دقة المحور Z | 0.5 مم/دورة | |
| نظام تحديد موضع فهرسة دوران الأنبوب | قوة/عزم محرك سيرفو للمحور A | 1 كيلو واط/4.77 نيوتن متر |
| أقصى سرعة دوران للمحور A | 20 دورة في الدقيقة | |
| دقة دوران المحور A | 6.279 درجة/دورة | |
| قوة محرك سيرفو للمحور X | 1 كيلو واط/4.77 نيوتن متر | |
| أقصى سرعة دوران للمحور X | 8000 مم/دقيقة | |
| أقصى دقة دوران للمحور X | 11.3 مم/دورة | |
| طول السكة | 14000 مم | |
| شوكة تحريك الأنبوب | 12000 مم | |
| نظام هوائي | ضغط الهواء المضغوط | >0.5 ميجا باسكال |
| نظام التبريد | تبريد | سائل تبريد سائل |
| تدفق مضخة مركب القطع | 200 لتر/دقيقة | |
| قوة مضخة مركب القطع | 2 × 0.45 كيلو واط | |
| النظام الكهربائي | وحدة التحكم | PLC |
| عدد محاور CNC | 4 | |
| إجمالي الطاقة | 32 كيلو واط | |
| حجم جسم الماكينة | طول × عرض × ارتفاع (مم) | 4300 × 1800 × 2550 |
| طول سكة نظام تغذية الأنابيب | 12000 مم | |
| الوزن الإجمالي | حوالي 14 طن | |
صور تفصيلية
منظر خلفي لآلة القطع PSM-22
منظر أمامي لآلة Hyzont PMS-220
| معلومات الطلب | رمز الطلب |
| PSM-220 | حجم التعبئة |
| غير متوفر | حجم التعبئة |
| غير متوفر | وزن التعبئة |
| 14000 كجم | وقت التسليم |
70 يومًا بعد الدفع
