آلة شق الأنابيب الفولاذية عالية السرعة مع فتحات مستقيمة على الغلاف
تفاصيل المنتج
| اسم: | آلة قطع المنشار CNC المشقوق (آلة شق الأنابيب CNC) | نموذج: | PSM-220 |
|---|---|---|---|
| تطبيق: | بئر نفط أو بئر ماء مشقق | أنبوب OD: | Φ60-Φ177.8 مم |
| سمك الحائط: | 1-12 مم | المغزل: | 22 أو 16 |
| عرض فتحات: | 0.3-3 مم | قطر شفرة المنشار ماكس: | 76 مم |
| إبراز |
آلة سليفر للأنابيب,CNC رأت فتحات مستقيمة,وحدة ثقب الغلاف |
||
وصف المنتج
آلة شق الأنابيب ذات الفتحات، آلة ثقب CNC 7 بوصة لأنابيب النفط والأغلفة
الموديل: PSM-220
التطبيقات
آلة شق الأنابيب ذات الفتحات تحتوي على 16 أو 22 مغزل لتركيب 4 قواطع منشار كحد أقصى على كل مغزل لمعالجة أنابيب النفط أو الأغلفة لإنهاء معالجة الأنابيب ذات الفتحات. تنتج آلة التفريز هذه أنابيب ذات فتحات إما بفتحات مستقيمة على الأغلفة أو الأنابيب التي يصل قطرها إلى 7 بوصات، وطولها يصل إلى 46 قدمًا.
الميزات
المواصفات
| صندوق المغزل | قطر الأنبوب الخارجي | 60-177.8 مم |
| عدد المغازل | 22 | |
| مسافة مركز المغزل | 152.4 مم | |
| أقصى قطر لقمة التفريز | 75 مم | |
| عدد قواطع المنشار على مغزل واحد | 1-4 | |
| عرض الشق المستقيم | 0.3-3 مم | |
| سرعة دوران المغزل | 100-800 دورة في الدقيقة | |
| قوة المحرك الرئيسي | 2 × 11 كيلو واط | |
| شوكة المغزل لأعلى ولأسفل | 200 مم | |
| قوة/عزم محرك سيرفو المحور Z | 2 × 1.5 كيلو واط / 4.77 نيوتن متر | |
| أقصى سرعة حركة للمحور Z | 2000 مم/دقيقة | |
| دقة المحور Z | 0.5 مم/دورة | |
| نظام فهرسة وتحديد موضع دوران الأنبوب | قوة/عزم محرك سيرفو المحور A | 1 كيلو واط / 4.77 نيوتن متر |
| أقصى سرعة دوران للمحور A | 20 دورة في الدقيقة | |
| دقة دوران المحور A | 6.279 درجة/دورة | |
| قوة محرك سيرفو المحور X | 1 كيلو واط / 4.77 نيوتن متر | |
| أقصى سرعة دوران للمحور X | 8000 مم/دقيقة | |
| أقصى دقة دوران للمحور X | 11.3 مم/دورة | |
| طول السكة | 14000 مم | |
| شوكة حركة الأنبوب | 12000 مم | |
| نظام هوائي | ضغط الهواء المضغوط | >0.5 ميجا باسكال |
| نظام التبريد | تبريد | سائل تبريد |
| تدفق مضخة مركب القطع | 200 لتر/دقيقة | |
| قوة مضخة مركب القطع | 2 × 0.45 كيلو واط | |
| النظام الكهربائي | وحدة التحكم | PLC |
| عدد محاور CNC | 4 | |
| إجمالي الطاقة | 32 كيلو واط | |
| حجم جسم الماكينة | الطول × العرض × الارتفاع (مم) | 4300 × 1800 × 2550 |
| طول سكة نظام تغذية الأنابيب | 12000 مم | |
| الوزن الإجمالي | حوالي 14 طن | |
صور تفصيلية

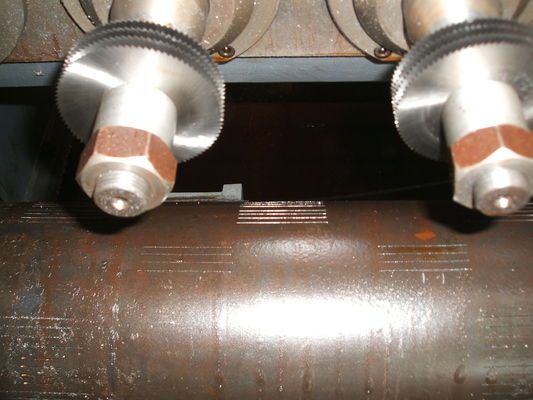

عرض توضيحي لآلة شق الأنابيب CNC تشغيل الأنابيب ذات الفتحات بواسطة آلة شق الأنابيب CNC
معلومات الطلب
| رمز الطلب | PSM-220 |
| التعبئة | غير متوفر |
| حجم التعبئة | غير متوفر |
| وزن التعبئة | 14000 كجم |
| وقت التسليم | 70 يومًا بعد الدفع |
رابط فيديو يوتيوب لآلة شق الأنابيب CNC PSM-220: https://www.youtube.com/watch?v=sm_vTdOgPBU
