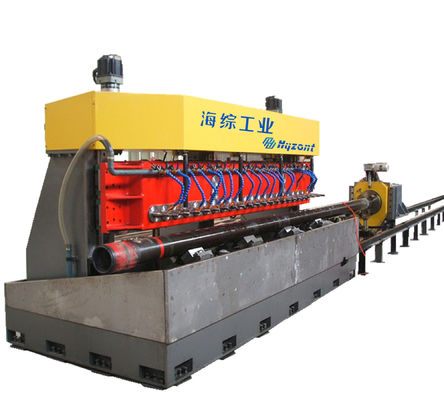

آلة الشق الأوتوماتيكية التي يتم التحكم فيها باستخدام الحاسب الآلي للبطانات المشقوقة تقطع المغازل المتعددة
تفاصيل المنتج
| اسم: | آلة قطع المنشار CNC المشقوق | نموذج: | PSM-220 |
|---|---|---|---|
| تطبيق: | بئر نفط أو بئر ماء مشقق | أنبوب OD: | Φ60-Φ177.8 مم |
| سمك الحائط: | 1-12 مم | المغزل: | 22 |
| عرض فتحات: | 0.3-3 مم | قطر شفرة المنشار ماكس: | 76 مم |
| الوزن الإجمالي: | 14 طن تقريبًا | مكان المنشأ: | الصين |
| إبراز |
آلة الشق أنبوب,آلة الشق التلقائي,Automatic CNC Slotting |
||
وصف المنتج
آلة حفر الأنابيب متعددة الأدوات التي يتم التحكم بها بواسطة CNC لقطع الألواح المكشوفة
النموذج: PSM-220
التطبيق
هذه هي آلة مصممة خصيصا والتي لديها 16 أو 22 فوهة لتركيب ما يصل إلى 4 قطع المنشار على كل من فوهة لمعالجة الزيت جيداهذه آلة الطحن تنتج الغطاء المفتوحة مع إما فتحات مستقيمة على غلاف أو أنبوبية تتراوح ما يصل إلى 7 بوصة في القطر، و يصل طوله إلى 46 قدم
- التجويف المزق API
- المياه جيدا فتحة غطاء ثقب
- قطع شفرة الشفرة المعدنية
الخصائص
- أنبوب مؤشر دوران ونظام تحديد الموقع يحافظ على الأنابيب ثابتة ومستقيمة
- مجموع 22 المواسير تقدم كبير في كفاءة القطع
- تحكم الكمبيوتر سهلة الاستخدام
- قابلة للتخصيص على الأنبوب أو الغلاف
المواصفات
| صندوق العجلة | أنبوب OD | Φ60-φ177.8mm |
| عدد المروحة | 22 | |
| مسافة مركز الغزل | 152.4ملم | |
| أقصى قطر لقطعة الطحن | φ75mm | |
| كمية قطعة المنشار على محور واحد | 1-4 | |
| عرض فتحة مستقيمة | 0.3-3ملم | |
| عجلة الدوران | 100-800 ر/دقيقة | |
| قوة المحرك الرئيسي | 2 × 11 كيلوواط | |
| العجلة الصعودية والهبوطية | 200ملم | |
| قوة محرك الخدمة على محور Z / عزم دوران | 2X1.5Kw/4.77Nm | |
| محور Z الحد الأقصى للسرعة | 2000ملم/دقيقة | |
| دقة المحور Z | 0.5 ملم/ر | |
| نظام تحديد موقع مؤشر دوران الأنابيب | قوة محرك الخدمة ذات المحور الواحد / عزم دوران | 1KW/4.77Nm |
| سرعة الدوران القصوى في المحور | 20 ر/دقيقة | |
| دقة دوران المحور | 6.279 درجة / ر | |
| قوة محرك الخدمة في محور X | 1KW/4.77Nm | |
| محور X سرعة الدوران القصوى | 8000ملم/دقيقة | |
| الحد الأقصى لدقة الدوران على محور X | 11.3ملم/ر | |
| طول السكة الحديد | 14000ملم | |
| ضربة نقل الأنابيب | 12000ملم | |
| المضخات النظام | ضغط الهواء الضغط | > 0.5Mpa |
| نظام التبريد | التبريد | سائل التبريد السائل |
| قطع تدفق المضخة المركبة | 200 لتر/دقيقة | |
| قطع قوة مضخة مركبة | 2×0.45كيلوواط | |
| نظام كهربائي | جهاز التحكم | PLC |
| رقم محور CNC | 4 | |
| الطاقة الإجمالية | 32 كيلوواط | |
| حجم جسم الجهاز | L × W × H ((ملم) | 4300x1800x2550 |
| نظام تغذية الأنابيب طول السكة الحديدية | 12000ملم | |
| الوزن الإجمالي | حوالي 14 طن | |
صور مفصلة
آلة CNC لقطع الأنابيب مع 4 قطع المنشار لكل فول
معالجة الصفائح المفتوحة بواسطة آلة CNC للأنابيب
معلومات الطلب
| أوهالرمز | PSM-220 |
| التعبئة | لا |
| حجم العبوة | لا |
| وزن التعبئة | 14000 كجم |
| وقت التسليم | 70 يوماً بعد الدفع |
آلة حفر الأنابيب CNC PSM-220رابط الفيديو على يوتيوب:
https://www.youtube.com/watch?v=sm_vTdOgPBU
