آلة تثقيب الأنابيب ذات معدل الإنتاج العالي مع أنظمة الفهرسة CNC
تفاصيل المنتج
| اسم: | آلة قطع المنشار CNC المشقوق (آلة شق الأنابيب) | نموذج: | PSM-220 |
|---|---|---|---|
| تطبيق: | بئر نفط أو بئر ماء مشقق | أنبوب OD: | Φ60-Φ177.8 مم |
| سمك الحائط: | 1-12 مم | المغزل: | 22 أو 16 |
| عرض فتحات: | 0.3-3 مم | قطر شفرة المنشار ماكس: | 76 مم |
| إبراز |
التصنيف الحاسوبي الحاسوبي,إنتاج عالي,آلة تثقيب الأنابيب |
||
وصف المنتج
آلة شق الأنابيب بتحكم CNC لمعالجة البطانات المشقوقة الموديل: PSM-220
التطبيق
أطوال الشقوق - يتم قطعها بدقة بمعدلات إنتاج عالية ويمكن مطابقتها مع مواصفات ID و OD الدقيقة الخاصة بك بأطوال من 1 بوصة إلى 3 بوصات حسب عرض الشق
تتكون أطوال الشقوق الأكثر شيوعًا من:
ما لم يُنص على خلاف ذلك، يتم قطع البطانات المشقوقة بأربع صفوف لكل قدم مشقوق، مع صفوف متناوبة، بإزاحة 50٪ عن بعضها البعض. يتم تناوب الصفوف للحفاظ على معظم قوة الأنبوب الأصلية وسلامته. علاوة على ذلك، عندما تكون الشقوق موزعة بالتساوي على سطح الأنبوب، يكون التصريف أكثر كفاءة.
تم تجهيز جميع آلات الشق بأنظمة فهرسة CNC التي تضمن وضع الشقوق بدقة على الأنابيب شعاعيًا ومحوريًا. هذا يضمن تحقيق جميع المواصفات والحفاظ على أقصى قوة للتركيب.
تم تصميم آلات الشق لدينا للتعامل مع أحجام الأنابيب التي يصل قطرها إلى 7-12 بوصة ويمكنها تصنيع أطوال تصل إلى 46 قدمًا في وقت واحد. تتيح هذه المعدات الصلبة والمستقرة للغاية طحن الأنبوب إلى تفاوتات دقيقة، مما ينتج عنه فتحات نظيفة وعروض وأطوال شقوق متسقة. يؤمن نظام تثبيت هيدروليكي فريد ويقوم بتقويم الغلاف دون إتلاف الأنبوب أو الشقوق. تقوم مناشير دائرية خاصة من الفولاذ عالي السرعة بقطع الشقوق. التطبيق المستمر للسائل المبرد يحافظ على السلامة المعدنية للأنبوب. لا يتم إزالة أي معدن زائد ويتم ضمان أقصى قوة للأنبوب مع البقاء ضمن مساحة مفتوحة محددة.
الميزات
المواصفات
| صندوق المغزل | قطر الأنبوب الخارجي | 60-177.8 مم |
| عدد المغازل | 22 | |
| مسافة مركز المغزل | 152.4 مم | |
| أقصى قطر لقمة الطحن | 75 مم | |
| كمية قاطع المنشار على مغزل واحد | 1-4 | |
| عرض الشق المستقيم | 0.3-3 مم | |
| سرعة دوران المغزل | 100-800 دورة في الدقيقة | |
| قوة المحرك الرئيسي | 2 × 11 كيلو واط | |
| حركة المغزل لأعلى ولأسفل | 200 مم | |
| قوة/عزم محرك سيرفو محور Z | 2 × 1.5 كيلو واط/4.77 نيوتن متر | |
| أقصى سرعة حركة لمحور Z | 2000 مم/دقيقة | |
| دقة محور Z | 0.5 مم/دورة | |
| نظام فهرسة وتحديد موضع دوران الأنبوب | قوة/عزم محرك سيرفو محور A | 1 كيلو واط/4.77 نيوتن متر |
| أقصى سرعة دوران لمحور A | 20 دورة في الدقيقة | |
| دقة دوران محور A | 6.279 درجة/دورة | |
| قوة محرك سيرفو محور X | 1 كيلو واط/4.77 نيوتن متر | |
| أقصى سرعة دوران لمحور X | 8000 مم/دقيقة | |
| أقصى دقة دوران لمحور X | 11.3 مم/دورة | |
| طول السكة | 14000 مم | |
| حركة نقل الأنبوب | 12000 مم | |
| نظام هوائي | ضغط الهواء المضغوط | >0.5 ميجا باسكال |
| نظام التبريد | تبريد | سائل تبريد |
| تدفق مضخة مركب القطع | 200 لتر/دقيقة | |
| قوة مضخة مركب القطع | 2 × 0.45 كيلو واط | |
| النظام الكهربائي | وحدة التحكم | PLC |
| عدد محاور CNC | 4 | |
| إجمالي الطاقة | 32 كيلو واط | |
| حجم جسم الماكينة | طول × عرض × ارتفاع (مم) | 4300 × 1800 × 2550 |
| طول سكة نظام تغذية الأنابيب | 12000 مم | |
| الوزن الإجمالي | حوالي 14 طن | |
صور تفصيلية

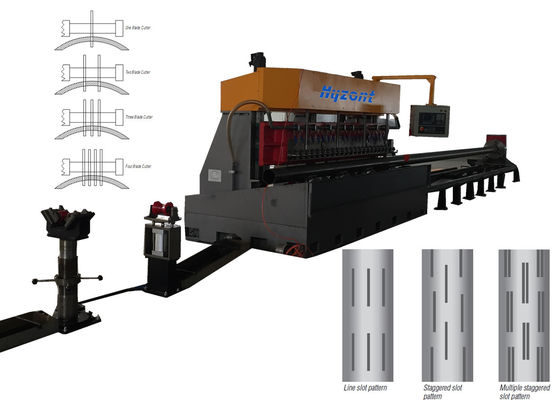

آلة الشق PSM-22
شقوق أنابيب المنشار لقطع الأنابيب حتى طول 76.4 وعرض 3 مم
معلومات الطلب
| رمز الطلب | PSM-220 |
| التعبئة | غير متوفر |
| حجم التعبئة | غير متوفر |
| وزن التعبئة | 14000 كجم |
| وقت التسليم | 70 يومًا بعد الدفع |
رابط فيديو يوتيوب لآلة شق الأنابيب CNC PSM-220: https://www.youtube.com/watch?v=sm_vTdOgPBU
