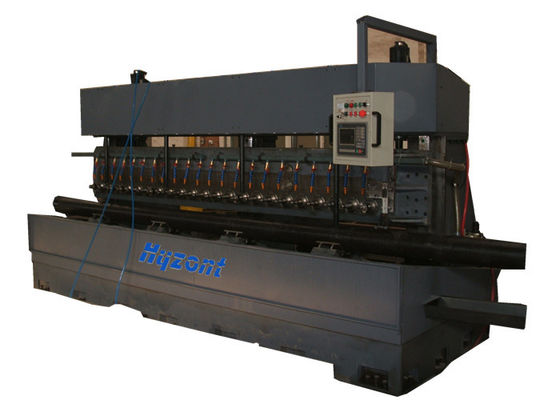

16 آلة شقوق أنابيب المغزل لبطانة آبار النفط لتصنيع Φ60-Φ177.8mm
تفاصيل المنتج
| اسم: | آلة قطع المنشار CNC المشقوق (آلة شق الأنابيب CNC) | نموذج: | PSM-160 |
|---|---|---|---|
| تطبيق: | بئر نفط أو بئر ماء مشقق | أنبوب OD: | Φ60-Φ177.8 مم |
| سمك الحائط: | 1-12 مم | المغزل: | 16 |
| عرض فتحات: | 0.3-3 مم | قطر شفرة المنشار ماكس: | 76 مم |
| إبراز |
16 آلة إصلاح الأدوات,تصنيع بطانة آبار النفط,PSM-160 60-177.8mm أنبوب |
||
وصف المنتج
آلة شق الأنابيب بـ 16 مغزلًا بقطر 60-177.8 مم لشقوق OCTG آلة تفريز CNC
الموديل: PSM-160
التطبيقات
تتكون آلة ثقب الأنابيب هذه من 16 أو 22 مغزلًا وعلبة تروس فولاذية معيارية بعد التصنيع ولكن قبل التشغيل. وهي مدعومة من هيكل فولاذي علوي وموجهة على أنظمة قضبان مقطعية دقيقة. تعمل أسطوانتان هوائيتان بضغط قابل للتعديل على موازنة وزن علبة التروس. هذه الميزة تجعل براغي القيادة دائمًا في حالة ضغط، مما يلغي الخلوص ويقلل من تآكل براغي القيادة من النوع الكروي. تحتوي علبة التروس على المغازل التي تُركب عليها القواطع. نظام تثبيت هيدروليكي فريد يثبت ويستقيم الغلاف دون إتلاف الأنبوب أو الشقوق. تستخدم مناشير دائرية خاصة من الفولاذ عالي السرعة لقطع الشقوق. التطبيق المستمر للسائل المبرد يحافظ على السلامة المعدنية للأنبوب. لا يتم إزالة معدن زائد ويتم ضمان أقصى قوة للأنبوب مع البقاء ضمن مساحة مفتوحة محددة.
الميزات
المواصفات
| صندوق المغزل | قطر الأنبوب الخارجي | 60-177.8 مم/7 بوصة |
| رقم المغزل | 22 | |
| مسافة مركز المغزل | 152.4 مم/6 بوصة | |
| أقصى قطر لقمة التفريز | 75 مم | |
| عدد قواطع المنشار على مغزل واحد | 1-4 | |
| عرض الشق المستقيم | 0.3-3 مم | |
| سرعة دوران المغزل | 100-800 دورة في الدقيقة | |
| قوة المحرك الرئيسي | 2 × 11 كيلو وات | |
| حركة صعود وهبوط المغزل | 200 مم | |
| قوة/عزم محرك سيرفو للمحور Z | 2 × 1.5 كيلو وات/4.77 نيوتن متر | |
| أقصى سرعة حركة للمحور Z | 2000 مم/دقيقة | |
| دقة المحور Z | 0.5 مم/دورة | |
| نظام تحديد المواقع لفهرسة دوران الأنبوب | قوة/عزم محرك سيرفو للمحور A | 1 كيلو وات/4.77 نيوتن متر |
| أقصى سرعة دوران للمحور A | 20 دورة في الدقيقة | |
| دقة دوران المحور A | 6.279 درجة/دورة | |
| قوة محرك سيرفو للمحور X | 1 كيلو وات/4.77 نيوتن متر | |
| أقصى سرعة دوران للمحور X | 8000 مم/دقيقة | |
| أقصى دقة دوران للمحور X | 11.3 مم/دورة | |
| طول السكة | 14000 مم | |
| حركة نقل الأنبوب | 12000 مم | |
| نظام هوائي | ضغط الهواء المضغوط | >0.5 ميجا باسكال |
| نظام التبريد | تبريد | سائل تبريد |
| تدفق مضخة مركب القطع | 200 لتر/دقيقة | |
| قوة مضخة مركب القطع | 2 × 0.45 كيلو وات | |
| النظام الكهربائي | وحدة التحكم | PLC |
| عدد محاور CNC | 4 | |
| إجمالي الطاقة | 32 كيلو وات | |
| حجم جسم الماكينة | الطول × العرض × الارتفاع (مم) | 4300 × 1800 × 2550 |
| طول سكة نظام تغذية الأنابيب | 12000 مم | |
| الوزن الإجمالي | حوالي 14 طن | |
صور تفصيلية
آلة شق PSM-22 شقوق أنابيب الزيت لقطع المناشير بطول يصل إلى 76.4 وعرض 3 مم
معلومات الطلب
| رمز الطلب | PSM-220 |
| التعبئة | غير متوفر |
| حجم التعبئة | غير متوفر |
| وزن التعبئة | 14000 كجم |
| وقت التسليم | 70 يومًا بعد الدفع |
رابط فيديو يوتيوب لآلة شق الأنابيب CNC PSM-220: https://www.youtube.com/watch?v=sm_vTdOgPBU
